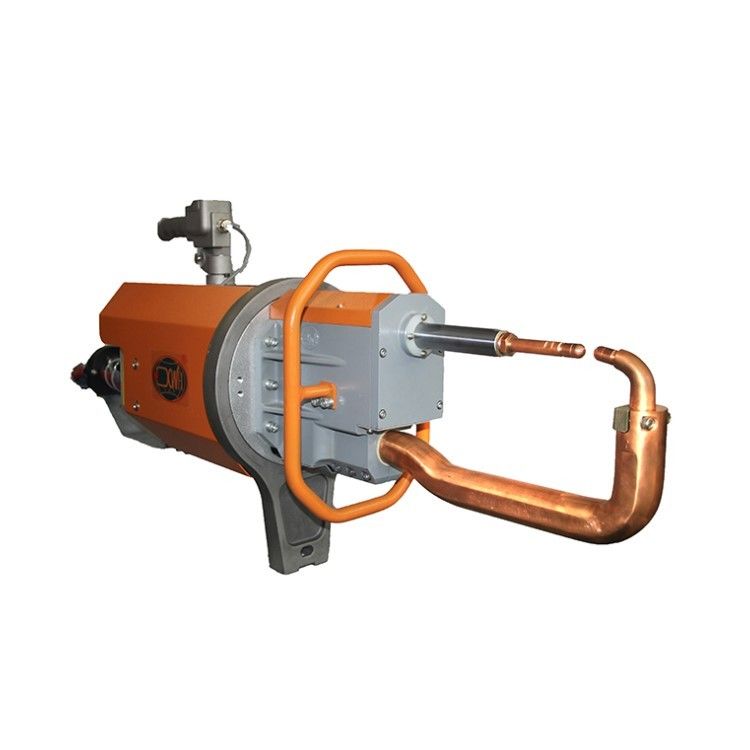

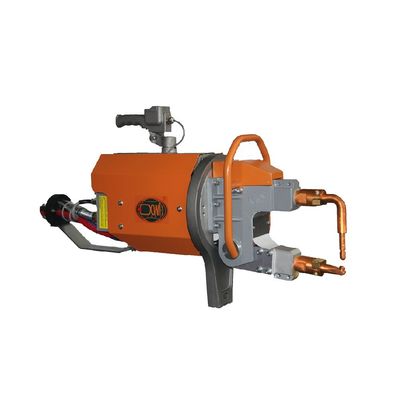

Détails sur le produit:
|
| Product Name: | handheld sheet metal spot welder | Function: | Automobile Body Repair |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Efficient | Max. Welding Thickness: | 5+5 mm |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Mettre en évidence: | Soudeuse de tôle 80KVA,Soudeuse tenue dans la main de tôle,Soudeuse de tache 60KVA portative |
||
Description du produit
La machine de soudage à projection spatiale à onduleur à fréquence moyenne est un ensemble d'équipements de soudage avancés.Les avantages des soudeuses ponctuelles portables utilisées dans l'industrie automobile sont encore plus évidentsSes performances supérieures sont dues à l'augmentation de la fréquence de son transformateur de soudage de 50/60 Hz à 1000 Hz, ce qui réduit considérablement le poids du matériau du noyau en fer.la diode rectificateur dans le circuit secondaire du transformateur convertit l'énergie électrique en courant continu pour le soudageCela peut améliorer considérablement la valeur du coefficient d'inductivité du circuit secondaire, qui est un facteur important conduisant à la perte d'énergie et peut presque être ignoré dans les circuits de soudage en courant continu.réduisant ainsi au minimum les coûts de production.
| Produit/modèles | Unité | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| puissance à 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Courant de court-circuit maximal | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Voltage de décharge secondaire | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltage à 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distance entre les bras | MM | 120 à 280 | 100 à 300 | 120 à 128 | 100 à 300 | 120 à 280 | 100 à 300 |
| Résistance maximale aux électrodes | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Temps de fonctionnement | MM | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 |
| Max. coup | MM | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 |
| Longueur maximale du bras | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Alimentation en air comprimé | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Épaisseur maximale de tôle d'acier doux avec bras de longueur minimale | MM | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Avec des bras de 500 mm | MM | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| d'une longueur maximale de bras | MM | 1.2 plus 1.2 | 1.2 plus 1.2 | 2 + 2 | 1.8 plus 1.8 | 2.0 + 2. Je suis désolé.0 | 2.0 + 2. Je suis désolé.0 |
| Maximum du fil transversal | MM | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Baisse de pression de l'eau de refroidissement | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flux d'eau de refroidissement | L/min | 8 | 8 | 8 | 8 | 8 | 8 |
* La distance, l'angle et la longueur du bras de soudage peuvent être réalisés selon les demandes des clients.
Caractéristiques:
1La pression de l'électrode est réduite et la durée de vie de l'électrode est grandement améliorée.
2Le soudage à fréquence intermédiaire numérique peut économiser plus de 30% d'énergie et réduire considérablement les coûts énergétiques.
3Il peut être utilisé avec une machine de soudage à suspension et des pinces de soudage intégrées.
4. Fonction de soudage puissante, fournissant des données d'analyse et de surveillance de la qualité du soudage.
5- adopter la technologie de soudage à charge équilibrée en trois phases et à fréquence intermédiaire, sans avoir besoin d'ajouter un boîtier de compensation de la capacité.
6. Conception modulaire intégrée, le système de contrôle de soudage a des performances stables, une fiabilité élevée et un faible taux de défaillance du soudage
Application: La machine de soudage à point portable est largement utilisée dans l'automobile, la moto, l'aviation, les composants structurels en tôle, les équipements médicaux, les machines industrielles légères,appareils ménagers et autres domainesEt il peut souder des tôles d'acier au carbone, des tôles d'acier revêtues, des tôles d'acier inoxydable, des tôles d'aluminium.
Configuration du soudeur
L'ensemble de l'équipement comprend le contrôleur de soudage par résistance micro-ordinateur, le moteur principal, le bras d'électrode, le bras de levage, le câble d'alimentation, le câble de commande, les pièces de traitement de la source d'air, l'équilibreur, le tuyau d'entrée,tuyaux d'entrée et de sortie, etc.
Armes à électrodes multiples
Utilisation et installation
Équilibreur de ressorts
L'équilibreur à ressort (ci-après dénommé l'équilibreur) est une sorte d'outil auxiliaire spécialement utilisé avec des outils de fonctionnement manuel suspendus, particulièrement adapté au fonctionnement de la ligne de production,ou une variété d'outils de station sont lourds, lourde charge de travail, longue durée de fonctionnement.
Après avoir suspendu l'outil avec un équilibreur, le poids de l'outil et de ses dispositifs auxiliaires est équilibré, ce qui permet à l'opérateur d'utiliser l'outil facilement.,il peut se déplacer vers le haut et vers le bas, à condition que l'opérateur exerce moins de force sur l'outil.
1Les caractéristiques structurelles uniques rendent l'opération manuelle lourde facile et libre.
2La course de travail maximale du ressort enroulé est de 1,5 m et l'équilibre est d'environ 1,1 m.
3Pour des raisons de sécurité, tous les produits sont équipés d'une corde de sécurité en acier, en cas de défaillance du crochet.
4Lorsque le ressort se casse, le dispositif de sécurité verrouille la roue de tour, mais la roue de tour doit encore tourner 1/4 ~ 1/2 tours.
5. le produit est équipé d'une plaque d'indicateur permettant de régler la capacité de port de l'équilibreur, de façon à régler la capacité de port de l'équilibreur.
6. le produit est équipé d'un dispositif de suspension des roues de tour pour faciliter le remplacement des outils.
Application du produit
