Détails sur le produit:
|
| Product name: | Pneumatic Spot Welder | Application: | Spot Welding Machine |
|---|---|---|---|
| Function: | Sheet Metal Spot Weldinng | Machine type: | Resistance Welding Machine |
| Feature: | Stationary Welding Machine | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certification: | CE |
| Mettre en évidence: | Soudeuse pneumatique de tache de C.C,Soudeuse pneumatique de tache de goujon,machine de soudure de C.C à C.A. 100kva |
||

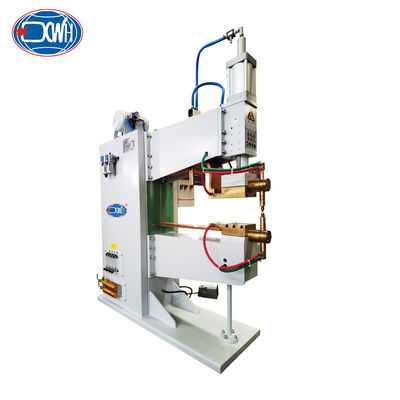

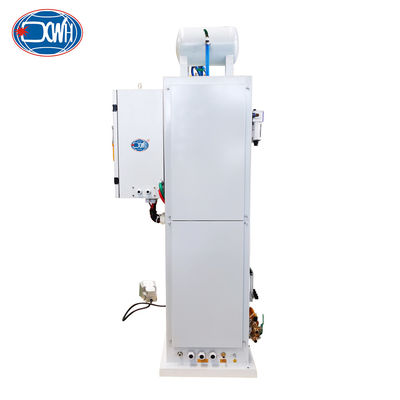

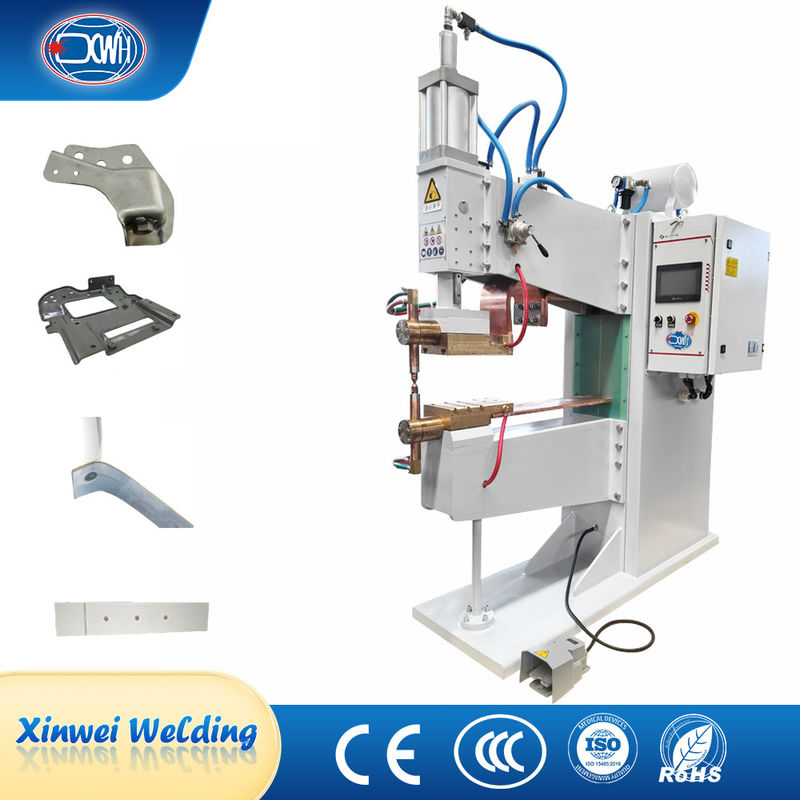

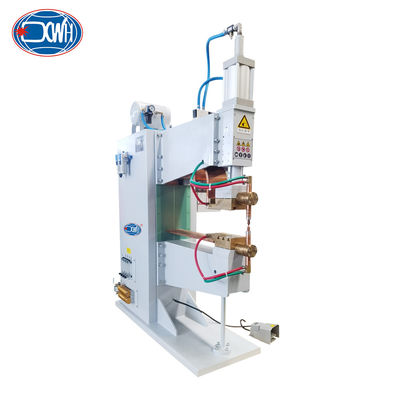

Machine de soudage à fil d'acier en treillis en acier à point unique
Description du produit
La machine de soudage par projection à point fixe de la série DTN est une machine de soudage à double usage produite par notre société, principalement utilisée pour souder l'acier à faible teneur en carbone, l'acier inoxydable,et certains métaux non ferreuxIl peut également réaliser le soudage entre les plaques, entre les plaques et les écrous et boulons de soudage par projection.
Paramètres techniques
| Produits Modèles | DN ((B) - 100 | DN ((B) - 160 | DN ((B) 200 | DN ((B) - 250 |
| Puissance nominale (KVA) | 100 | 160 | 200 | 250 |
| Entrée de puissance ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Courant max. de court-circuit (KA) | 30 | 35 | 40 | 45 |
| Cycle de fonctionnement (%) | 50 | 50 | 50 | 50 |
| Force maximale (N) | 6000 | 6000 | 10000 | 15000 |
| Longueur de l'électrode ((MM) | 450 | 450 | 450 | 500 |
| Temps de fonctionnement (MM) | 80 | 80 | 80 | 80 |
| Consommation de refroidissement ((L/min) | 20 | 20 | 20 | 20 |
| Capacité de soudage maximale (mm) | 3.0 plus 3.0 | 4.0 plus 4.0 | 5.0 plus 5.0 | 6.0 plus 6.0 |
Caractéristiques
1. Corps: Fabriqué à partir de plaques d'acier pliées et soudées dans leur ensemble, avec une bonne rigidité, une résistance élevée, une structure raisonnable et une belle apparence.
2. Mécanisme de pression de soudage: Adoption de composants ADK, de qualité fiable et stable; Le cylindre adopte un canon de cylindre en alliage d'aluminium, avec une surface résistante à l'usure et une longue durée de vie;La course de travail est réglable, utilisant des rails de guidage linéaires pour le guidage, avec une grande précision et une longue durée de vie.
3Transformateur de soudage: Le transformateur de soudage est un type de coque en trois phases, scellé sous vide en résine époxy,dont la bobine principale est un enroulement de disque et la bobine secondaire est un tube rectangulaire spécialement conçu qui sert également de dispositif de refroidissement à l'eau.
4. système de circuit d'eau (refroidissement): il y a un tuyau principal d'entrée et de sortie à l'arrière de la machine de soudage.l'eau entre dans le bloc de distribution et est divisée en cinq canaux: deux canaux sont reliés au tuyau d'eau du transformateur de soudage pour refroidir les deux transformateurs;Une voie est reliée à la buse d'entrée d'eau du contrôleur de fréquence intermédiaire (installé dans la couche inférieure du corps) pour refroidir le contrôleur de fréquence intermédiaire; une voie est reliée au bras de soudage de l'électrode supérieure et au tuyau d'entrée d'eau du corps supérieur de la tête de l'électrode,et l'autre façon est reliée au bras de soudage de l'électrode inférieure et à la tête du corps de l'électrode inférieure du tuyau d'entrée d'eau.
Structure du produit
Détails
Les images
Application du projet
