Détails sur le produit:
|
| Product Name: | small portable welder | Application: | Automobile Manufacturing |
|---|---|---|---|
| Function: | Resistance Welding Machine | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Mettre en évidence: | Machine portative rotative de soudage par points,petite soudeuse portative de 1300mm,petite soudeuse portative de 220mm |
||
Description du produit
La machine de soudage à point portable utilise la chaleur de résistance générée par le courant circulant à travers le soudage comme source de chaleur pour le soudage sous pression.Principalement utilisé pour le soudage par points de pièces en acier à faible teneur en carbone de structures de plaques minces.
Les soudeuses ponctuelles portables sont généralement suspendues dans l'air et reliées aux pinces à souder par des câbles souples.Les pinces de soudage de la machine de soudage ponctuel portable ont différentes formes de structure à choisir, de sorte que la machine de soudage ponctuel portable a une forte adaptabilité pour les grandes pièces qui sont inconfortables à déplacer, pièces de travail avec des formes complexes,ou pièces à usiner qui doivent être collées sur l'appareil pour le soudage ponctuelDans le soudage par points de carrosserie automobile, le procédé de soudage par points pour les grandes boîtes en tôle a un large éventail d'applications et est un équipement de soudage indispensable.
| Produit/modèles | Unité | DN2-31X | DN2-31C | DN2-40X | DN2 à 40C | DN2-63X | DN2-63C |
| puissance à 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Courant de court-circuit maximal | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Voltage de décharge secondaire | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Voltage à 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distance entre les bras | MM | 16 à 288 | 100 | 168-328 | 100 | 168 à 428 | 100 |
| Résistance maximale aux électrodes | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Temps de fonctionnement | MM | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 |
| Max.course de cylindre | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Longueur maximale du bras | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Alimentation en air comprimé | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Épaisseur maximale de tôle d'acier doux avec bras de longueur minimale | MM | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Avec des bras de 500 mm | MM | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| d'une longueur maximale de bras | MM | 1.2 plus 1.2 | 1.2 plus 1.2 | 2 + 2 | 1.8 plus 1.8 | 2.0 + 2. Je suis désolé.0 | 2.0 + 2. Je suis désolé.0 |
| Maximum du fil transversal | MM | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Baisse de pression de l'eau de refroidissement | MPA | 0.2 à 0.3 | 0.2 à 0.3 | 0.2 à 0.3 | 0.2 à 0.3 | 0.2 à 0.3 | 0.2 à 0.3 |
| Flux d'eau de refroidissement | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* La distance, l'angle et la longueur du bras de soudage peuvent être réalisés selon les demandes des clients.
Caractéristiques:
1La machine peut tourner à 360° car la plaque tournante est configurée avec des roulements.
2. pinces à souder personnalisées, le bras de soudage le plus long est de 1300 mm et le plus court est de 220 mm.
3Le cylindre est un cylindre pressurisé personnalisé, la marque est (SMC).
4Pendant le soudage, le temps de chauffage est court, la chaleur est concentrée, et il n'y a pas d'arc électrique, d'éclaboussures d'étincelles, de boues de soudage, d'accumulation de soudage par fusion et de déformation thermique du soudage.En plus, après l'innovation de la machine de soudage, le diamètre du système de voie de gaz est augmenté, de sorte que non seulement la productivité de soudage est élevée,mais aussi l'apparence de la soudure est belle et la qualité est bonne.
Principe de fonctionnement
La pièce est pressurisée et alimentée entre les électrodes supérieure et inférieure, et est soudée par résistance.
Lorsque la résistance de la pièce de soudage est R (Ω), le courant de soudage est I (A) et la puissance sur le temps est t (sec), selon la formule:le courant I que le matériau métallique avec une certaine valeur de résistance R traverse dans un certain temps t chauffe en raison de la résistance, et la chaleur générée est Q. Le courant de résistance du métal est utilisé pour chauffer le métal fondu, puis le métal est refroidi, cristallisé et connecté sous pression.C' est ce qu' on appelle le soudage par résistance..
Le bras de soudage peut être personnalisé
Vue d'ensemble de la structure du produit
Cette série de machines de soudage est principalement composée de transformateur de soudage, système de circuit de gaz (pressurisation), système de circuit d'eau (refroidissement), pinces à souder,régulateur de soudage par résistance et mécanisme de mouvementSelon la forme de la pièce à souder et les conditions de fonctionnement de la machine de soudage, les pinces à souder ont une variété de formes structurelles.

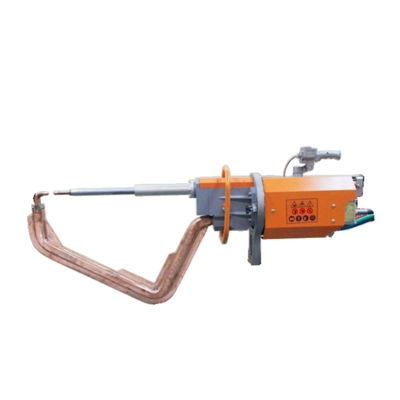

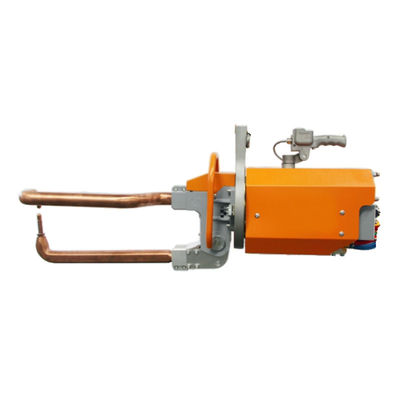

La machine de soudage de type X est adaptée au soudage sur plan horizontal ou à proximité d'un plan horizontal, et la machine de soudage de type C est adaptée au soudage sur plan vertical ou à proximité d'un plan vertical.La forme des pinces à souder peut être conçue selon les exigences de l'utilisateur.
Utilisation et installation
Application du produit
