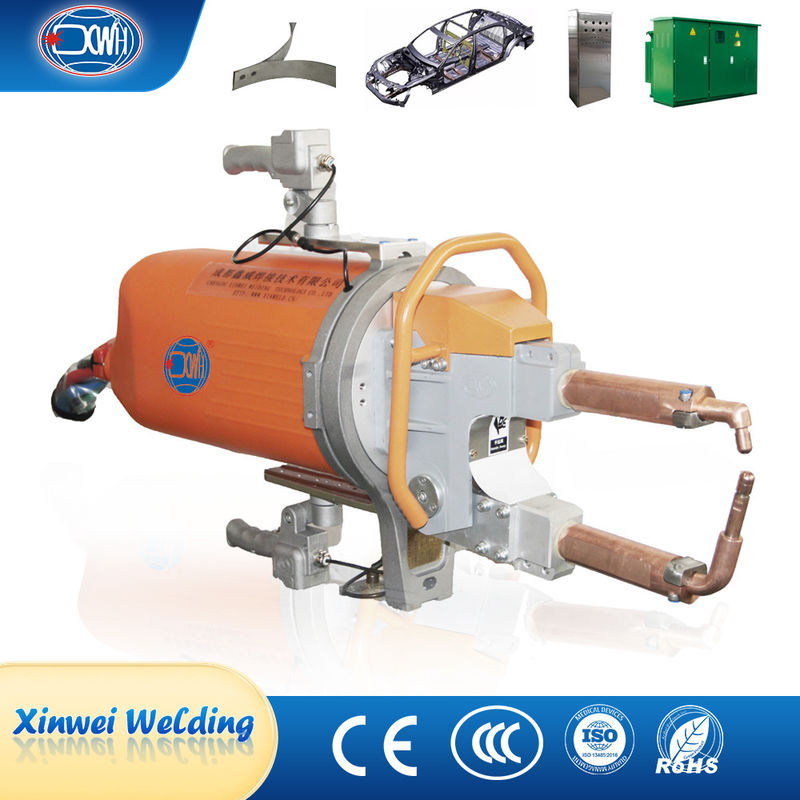

Détails sur le produit:
|
| Product Name: | Portable Hand Welding Machine | Function: | Hand Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Automobile |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certification: | Certification |
| Mettre en évidence: | Soudeuses de tache portatives des véhicules à moteur,Soudeuses de tache portatives de résistance,Machine industrielle de soudage par points 100KVA |
||
Description du produit

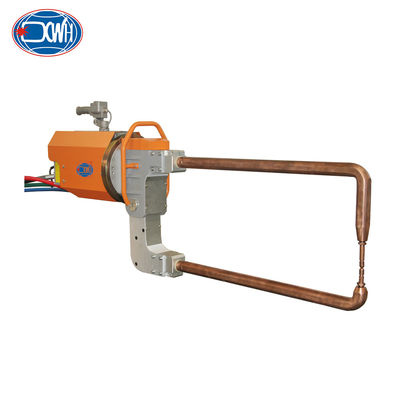

La machine de soudage à point portative à main porteuse se compose principalement de: transformateur de soudage, contrôleur de soudage, pinceau de soudage, distributeur d'eau, tige de suspension, système d'équilibre, suspension, refroidisseur, etc.
| Produit/modèles | Unité | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| puissance à 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Courant de court-circuit maximal | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Voltage de décharge secondaire | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltage à 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distance entre les bras | MM | 120 à 280 | 100 à 300 | 120 à 128 | 100 à 300 | 120 à 280 | 100 à 300 |
| Résistance maximale aux électrodes | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Temps de fonctionnement | MM | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 |
| Max. coup | MM | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 |
| Longueur maximale du bras | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Alimentation en air comprimé | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Épaisseur maximale de tôle d'acier doux avec bras de longueur minimale | MM | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Avec des bras de 500 mm | MM | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| d'une longueur maximale de bras | MM | 1.2 plus 1.2 | 1.2 plus 1.2 | 2 + 2 | 1.8 plus 1.8 | 2.0 + 2. Je suis désolé.0 | 2.0 + 2. Je suis désolé.0 |
| Maximum du fil transversal | MM | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Baisse de pression de l'eau de refroidissement | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flux d'eau de refroidissement | L/min | 8 | 8 | 8 | 8 | 8 | 8 |
* La distance, l'angle et la longueur du bras de soudage peuvent être réalisés selon les demandes des clients.
Caractéristiques:
1) Les éclaboussures dans le processus de soudage sont considérablement réduites, ce qui améliore la qualité du soudage et purifie l'environnement de soudage.
2) Conception modulaire intégrée, le système de contrôle de soudage a des performances stables, une fiabilité élevée et un faible taux de défaillance du soudage.
3) Le transformateur adopte un type de fréquence moyenne, qui répond aux normes internationales.Équipé d'une fonction de protection contre la surchauffe, haute efficacité, faible perte magnétique, puissance de sortie élevée et taux d'utilisation du réseau élevé.
4) Adoption d'une vanne proportionnelle pour régler la pression du cylindre de la pince de soudage, assurant un contrôle précis.
5) Largement utilisé dans le soudage de tôles à haute résistance, d'aluminium, de métaux galvanisés et d'autres matériaux métalliques.
Applications:
La machine de soudage ponctuel portable est largement utilisée dans la fabrication automobile, l'entretien, les appareils ménagers, les portes et fenêtres, l'agriculture,industries de l'acier de construction et autres industries de transformation des métaux.
Principe de soudage de la résistance électrique
Lorsque deux électrodes sont pressées sur la pièce, les deux couches métalliques forment une résistance du soudeur au point de contact sous la pression des deux électrodes.Lorsque le courant de soudage circule d'une électrode à l'autre, les deux points de résistance de contact forment une fusion thermique instantanée et le courant de soudage circule de l'autre électrode vers les deux pièces, formant un circuit instantanément,qui ne nuira pas aux deux électrodes.
Structures générales
Armes à électrodes multiples
Utilisation et installation
Les images
