Détails sur le produit:
|
| Product name: | Dc Inverter Precision Steel Door Aluminum Stud Multi Head Spot Welding Machine | Welding Material: | Steel Copper Aluminum Etc |
|---|---|---|---|
| Function: | Car Fuel Tank Spot Weldinng | Machine type: | Resistance Welding Machine |
| Advantage: | Welding Firmly | Keyword: | Multi Head Spot Welding Machine |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Mettre en évidence: | CE principal multi de machine de soudage par points,Machine de soudage par résistance 200KVA,Machine de soudage par résistance d'inverseur de C.C |
||

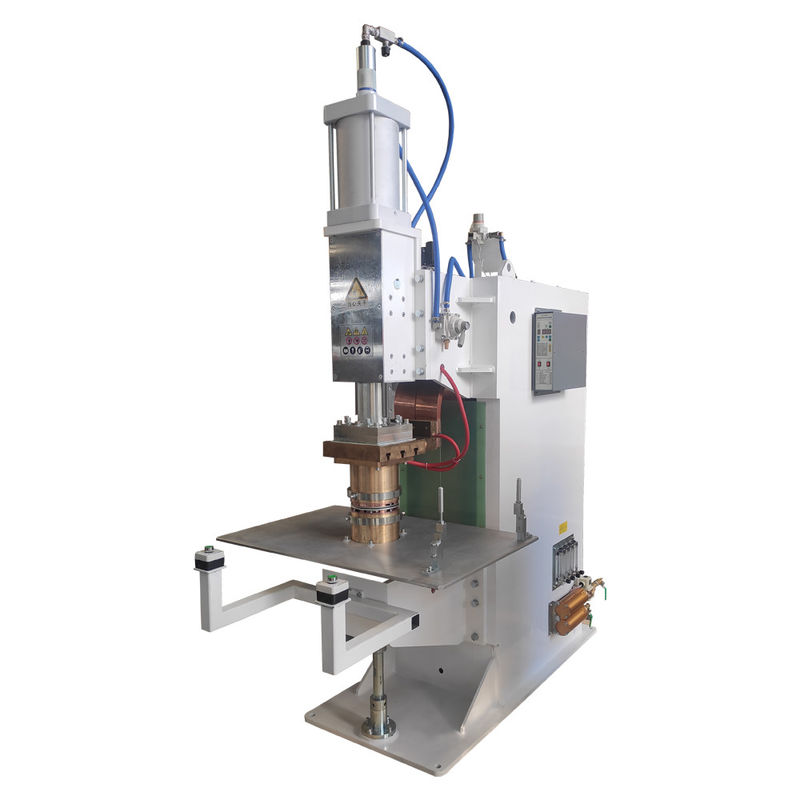

Machine de soudage à point multi-tête à porte en acier de précision à inverseur à courant continu
Introduction du produit
La machine de soudage par points à plusieurs têtes est principalement composée de corps de machine, de transformateur, de plateforme de soudage par projection supérieure et inférieure (machine de soudage par projection spéciale),corps du bras de soudage supérieur et inférieur (machine spéciale de soudage par points), système de circuit de gaz (pressurisation), système de circuit d'eau (refroidissement), régulateur et commutateur manuel.
Paramètres techniques
| Modèles/élément | DN ((B) - 100 | D ((N) B-160 | D ((N) B--200 | D ((N) B-250 |
| Puissance nominale (KVA) | 100 | 160 | 200 | 250 |
| Entrée de puissance ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Courant de court-circuit maximal (KA) | 30 | 40 | 40 | 45 |
| Force maximale (N) | 6000 | 6000 | 10000 | 15000 |
| Longueur de l'électrode ((MM) | 450 | 450 | 450 | 500 |
| Temps de fonctionnement ((MM) | 80 | 80 | 80 | 80 |
| Consommation de refroidissement ((L/min) | 20 | 20 | 20 | 20 |
| Capacité de soudage maximale ((MM) | 3.0 plus 3.0 | 4.0 plus 4.0 | 5.0 plus 5.0 | 6.0 plus 6.0 |
Les avantages
1Le courant de soudage est en courant continu. Lorsqu'il y a des matériaux inductifs/magnétiques dans l'enroulement secondaire, le soudage ne sera pas affecté;
2Le corps de la machine de soudage à point stationnaire est coulé par la plaque d'acier épaissie, et le corps est stable.
3Les électrodes supérieure et inférieure sont constituées de matériaux hautement conducteurs avec une pression auxiliaire, ce qui a un bon effet de soudage et une efficacité élevée.Le système de refroidissement par eau interne peut réduire la température de soudage.
4Le soudeur à point peut stocker jusqu'à 15 groupes de modes de soudage, qui peuvent répondre aux exigences de différentes pièces.
Structure majeure
Principe de fonctionnement
La commande temporelle de la "pressurisation", du "soudage", de l'"entretien", du "repos" et d'autres procédures dans le processus de soudage de la pièce est effectuée par le régulateur temporel dans le contrôleur de soudage ponctuel.Le temps nécessaire pour chaque procédure et la taille du courant de soudage (i.e., "spécification de soudage") doit être fixée à l'avance.
Lorsque la machine de soudage est de soudage, placez d'abord la pièce entre l'électrode des pinces de soudage, puis appuyez sur l'interrupteur manuellement, le programme de "pressurisation" démarre, la soupape magnétique agit,et l'air comprimé pénètre dans le cylindre de la machine de soudage pour faire agir l'électrode de la pince à souder, puis appuyez fortement sur la pièce;la procédure de "soudage" commenceÀ ce moment, la bobine principale du transformateur de soudage est connectée à l'alimentation électrique par le thyristor déclenché (dont l'angle de conduction est contrôlable),et le courant de soudage secondaire est généré pour souder la pièceAprès la procédure de "soudage", le thyristor est éteint, la bobine primaire du transformateur est coupée et la machine de soudage entre dans la procédure de "maintenance";Après que la pression est maintenue pendant une période de tempsLe soldeur est déconnecté, l'électrode supérieure relâche la pièce et la machine de soudage entre dans la procédure de " repos ".

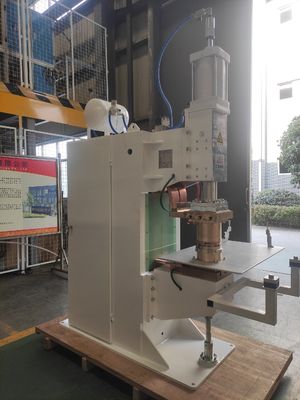

Images de référence
Application du projet
