Détails sur le produit:
|
| Product Name: | portable spot welding machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | High Efficiency |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Mettre en évidence: | Machine de soudage à points portables SS,Machine de soudage à points portables en aluminium,Soudeuse à points métalliques 380V |
||
Description du produit

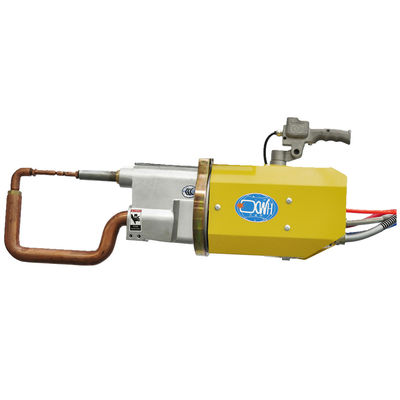

La machine de soudage à point portable utilise la méthode de soudage par résistance dans laquelle les pièces de soudage sont assemblées en joints de lap et pressées entre deux électrodes colonnulaires,et le métal de base est fondu par résistance thermique pour former des joints de soudure.
| Produit/modèles | Unité | DN2-31X | DN2-31C | DN2-40X | DN2 à 40C | DN2-63X | DN2-63C |
| puissance à 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Courant de court-circuit maximal | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Voltage de décharge secondaire | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Voltage à 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distance entre les bras | MM | 16 à 288 | 100 | 168-328 | 100 | 168 à 428 | 100 |
| Résistance maximale aux électrodes | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Temps de fonctionnement | MM | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 |
| Max.course de cylindre | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Longueur maximale du bras | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Alimentation en air comprimé | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Épaisseur maximale de tôle d'acier doux avec bras de longueur minimale | MM | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Avec des bras de 500 mm | MM | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| d'une longueur maximale de bras | MM | 1.2 plus 1.2 | 1.2 plus 1.2 | 2 + 2 | 1.8 plus 1.8 | 2.0 + 2. Je suis désolé.0 | 2.0 + 2. Je suis désolé.0 |
| Maximum du fil transversal | MM | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Baisse de pression de l'eau de refroidissement | MPA | 0.2 à 0.3 | 0.2 à 0.3 | 0.2 à 0.3 | 0.2 à 0.3 | 0.2 à 0.3 | 0.2 à 0.3 |
| Flux d'eau de refroidissement | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* La distance, l'angle et la longueur du bras de soudage peuvent être réalisés selon les demandes des clients.
Caractéristiques:
1. Léger, facile à utiliser et économisant de l'électricité
2- Structure compacte et entretien facile
3Le plateau tournant est équipé de roulements et tourne à 360°
4. pinces à souder sur mesure, le bras de soudage le plus long est de 1300 mm et le plus court est de 220 mm
5.Moins de pièces usées et performances coûteuses
Principe de fonctionnement
La pièce est pressurisée et alimentée entre les électrodes supérieure et inférieure, et est soudée par résistance.
Lorsque la résistance de la pièce de soudage est R (Ω), le courant de soudage est I (A) et la puissance sur le temps est t (sec), selon la formule:le courant I que le matériau métallique avec une certaine valeur de résistance R traverse dans un certain temps t chauffe en raison de la résistance, et la chaleur générée est Q. Le courant de résistance du métal est utilisé pour chauffer le métal fondu, puis le métal est refroidi, cristallisé et connecté sous pression.C' est ce qu' on appelle le soudage par résistance..
Le bras de soudage peut être personnalisé
Pression dans le processus de soudage
Le processus de travail principal de cette machine à souder est composé de quatre procédures de base: pressurisation, soudage, entretien et repos, et des procédures supplémentaires peuvent être ajoutées si nécessaire.
Pressurisation: avant le début du soudage de la pièce, aligner l'électrode avec la position de soudage, démarrer l'interrupteur de démarrage du soudage sur la poignée d'opération,ouvrir la soupape d'air de travail de la machine de soudage, et l'air comprimé pénètre dans le cylindre de pressurisation pour entraîner le bras de l'électrode en mouvement à se déplacer à travers le dispositif de transmission mécanique,de sorte que les électrodes supérieure et inférieure serrent et pressent la pièceCe processus est appelé "pressurisation".Les paramètres du procédé sont le temps de pressurisation et la pression de l'électrode (la pression de la source d'air appropriée est obtenue en réglant la vanne régulatrice de pression).
