Détails sur le produit:
|
| Product name: | Stationary Spot Welder | Application: | Sheet Metal Welding |
|---|---|---|---|
| Function: | Door Panel Welding | Machine type: | Resiatance Welding Machine |
| Feature: | Stationary Welding Machine | Welding Material: | Steel Copper Aluminum |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certification: | CE |
| Mettre en évidence: | Décapant de points de soudure en barres T,380V aspirateur de voiture,3 kW Désactiver de points de soudure de carrosserie de véhicule |
||

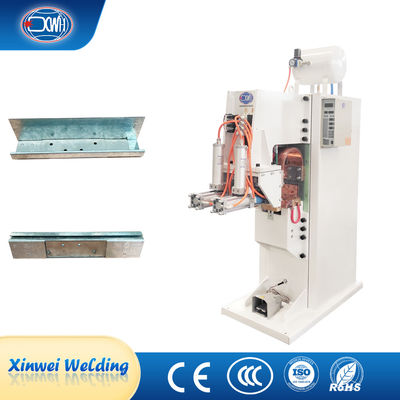

Soldadora De Punto, machine de soudage par projection de résistance à la main
Description du produit
Principe d'action de soudage de la machine de soudage à feuilles de métal: Appuyez sur le bouton de démarrage et l'action de l'équipement sera terminée par le contrôleur de soudage sans intervention manuelle.Jusqu'à ce que le point de soudage soit terminé. Chaque tête de soudage complète le soudage par projection de 4 points de soudage. Un total de 8 sauts ont été soudés dans un processus de serrage. Facile à assurer la qualité de soudage de chaque point de soudage.La pression de soudage et le courant de soudage de chaque tête de soudage sont réglables indépendamment.
Paramètres techniques
| Produit/modèle | DN-40, | DN-63 | D ((T) N-80 | D ((T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Puissance nominale à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Puissance primaire nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltage secondaire | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Fréquence nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. Courant de court-circuit | Les prix | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Puissance de soudage maximale | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| La gorge | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Temps de fonctionnement | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consommation d'eau de refroidissement 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| électrodes | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Les armes | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Plaque de fixation de projection | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacité de soudage acier A3 | MM | 2.5 plus 2.5 | 3 + 3 | 4 + 4 | 4.5 plus 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Les avantages
1. La vitesse de descente et de montée de la tête de pression peut être réglée de façon arbitraire, ce qui atténue l'impact de la pression sur la pièce et réduit le bruit;
2Le cylindre combiné de fûts de cylindres en alliage d'aluminium, d'une bague d'étanchéité à faible amortissement et d'une bague de frottement léger, équipé d'une soupape directionnelle électromagnétique à grand débit pilote,a une vitesse de réponse plus rapide et une performance de suivi extrêmement sensible, atteignant une vitesse de frappe extrêmement élevée.
3Le circuit latéral secondaire adopte une méthode d'isolation sous pression du siège du cylindre et du bras supérieur.qui est pratique pour l'installation directe et le travail de soudage dans le siège inférieur sans se soucier des courts-circuitsC'est simple et pratique.
4Le circuit de soudage principal adopte un transformateur de soudage à résistance entièrement interne refroidi à l'eau et des composants de thyristor à haute puissance refroidi à l'eau, avec une puissance de sortie élevée.La machine de soudage utilise un ensemble de contrôleurs de soudage, qui peut fonctionner en trois modes: double tête simultanée, double tête alternée et double tête fonctionnant séparément.et les trois modes peuvent être commutés librement.

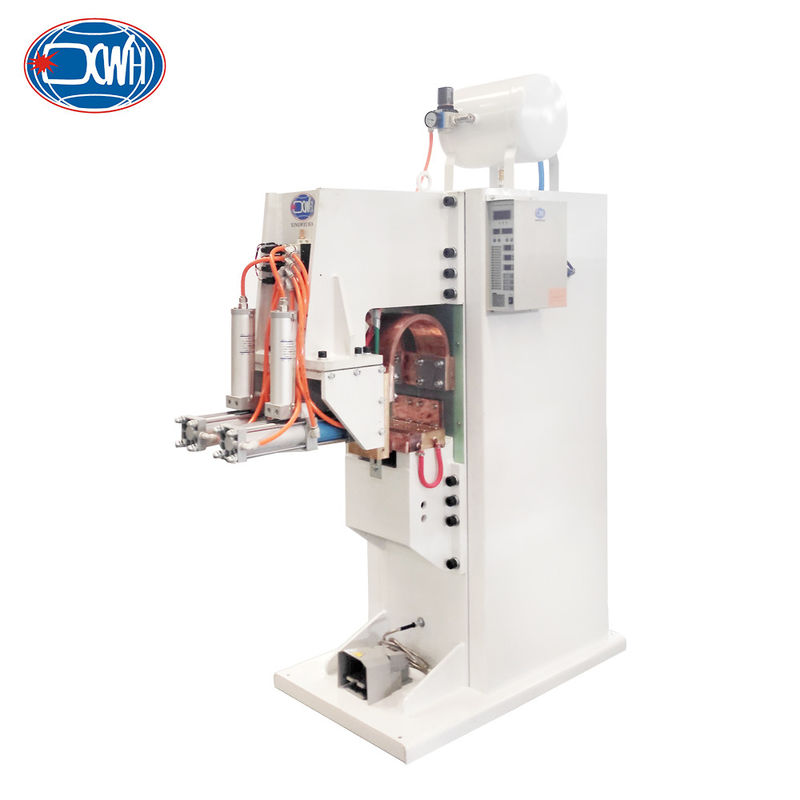

Structure du produit
Les images
Application du projet
