Détails sur le produit:
|
| Product Name: | Portable Welding Gun | Function: | Resistance Spot Welding Machine |
|---|---|---|---|
| Machine type: | Handheld Welder | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certification: | Certification |
| Mettre en évidence: | Machine portative en acier de soudage par points,Machine tenue dans la main de soudage par points de résistance,Soudeuses de tache portatives en aluminium |
||
Description du produit

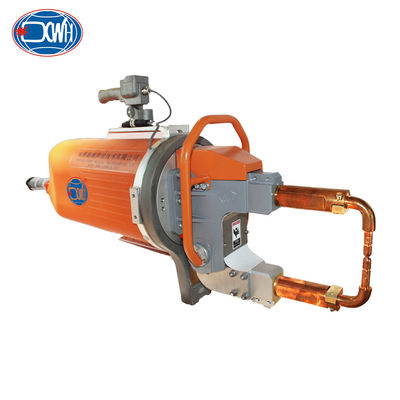

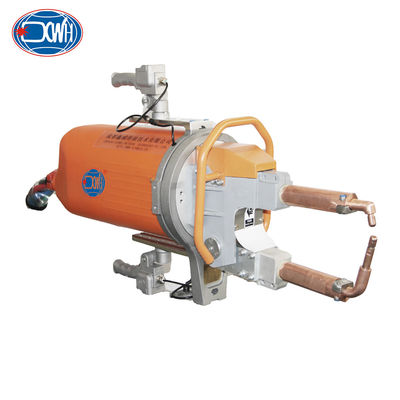

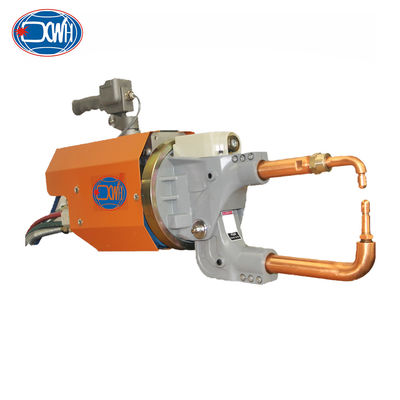

La machine de soudage par points portable adopte une conception modulaire, intégrant des transformateurs de soudage, des cylindres, des soupapes magnénoïdes, des distributeurs d'eau et de gaz, des anneaux tournants et des tiges de suspension,systèmes de mise en balanceLe circuit électrique principal adopte une entrée triphasée AC 380V/50HZ,qui passe à travers le silicium contrôlable dans le contrôleur et ensuite au transformateurAprès avoir été réduit en tension par le transformateur, la sortie secondaire est une basse tension (4,75-10 V) et un courant élevé (12-20 KA) entre les électrodes.Le contrôleur ajuste l'angle de conduction du silicium contrôlable pour ajuster le courant de sortie du transformateur pour répondre aux exigences des spécifications de soudage.
| Produit/modèles | Unité | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| puissance à 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Courant de court-circuit maximal | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Voltage de décharge secondaire | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltage à 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distance entre les bras | MM | 120 à 280 | 100 à 300 | 120 à 128 | 100 à 300 | 120 à 280 | 100 à 300 |
| Résistance maximale aux électrodes | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Temps de fonctionnement | MM | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 |
| Max. coup | MM | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 |
| Longueur maximale du bras | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Alimentation en air comprimé | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Épaisseur maximale de tôle d'acier doux avec bras de longueur minimale | MM | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Avec des bras de 500 mm | MM | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| d'une longueur maximale de bras | MM | 1.2 plus 1.2 | 1.2 plus 1.2 | 2 + 2 | 1.8 plus 1.8 | 2.0 + 2. Je suis désolé.0 | 2.0 + 2. Je suis désolé.0 |
| Maximum du fil transversal | MM | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Baisse de pression de l'eau de refroidissement | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flux d'eau de refroidissement | L/min | 8 | 8 | 8 | 8 | 8 | 8 |
* La distance, l'angle et la longueur du bras de soudage peuvent être réalisés selon les demandes des clients.
Caractéristiques:
1) Les éclaboussures dans le processus de soudage sont considérablement réduites, ce qui améliore la qualité du soudage et purifie l'environnement de soudage.
2) Conception modulaire intégrée, le système de contrôle de soudage a des performances stables, une fiabilité élevée et un faible taux de défaillance du soudage.
3) Le transformateur adopte un type de fréquence moyenne, qui répond aux normes internationales.Équipé d'une fonction de protection contre la surchauffe, haute efficacité, faible perte magnétique, puissance de sortie élevée et taux d'utilisation du réseau élevé.
4) Adoption d'une vanne proportionnelle pour régler la pression du cylindre de la pince de soudage, assurant un contrôle précis.
5) Largement utilisé dans le soudage de tôles à haute résistance, d'aluminium, de métaux galvanisés et d'autres matériaux métalliques.
Applications:

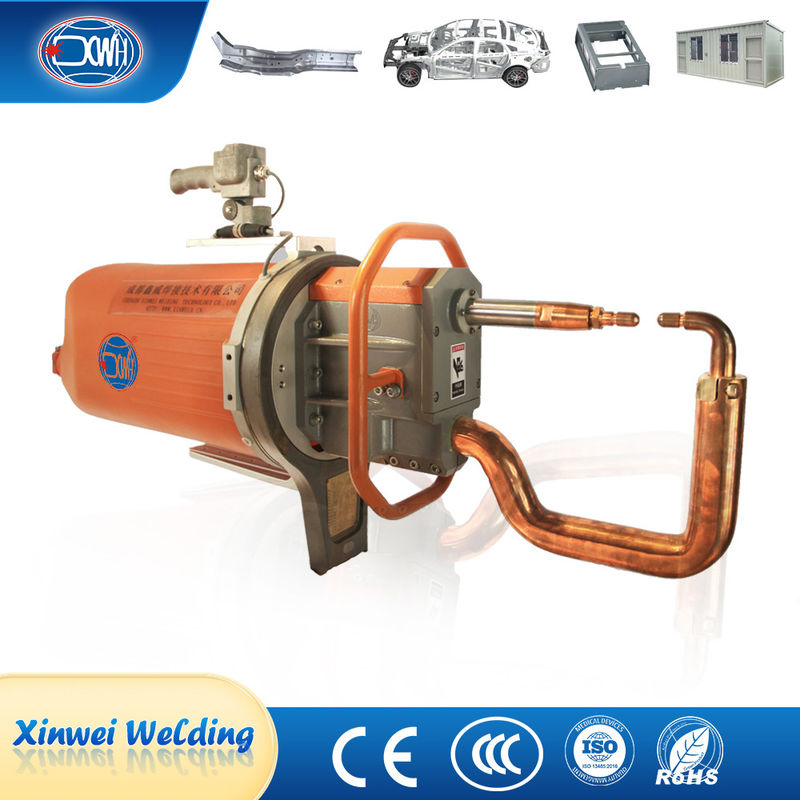

La machine de soudage ponctuel portable est largement utilisée dans la fabrication automobile, l'entretien, les appareils ménagers, les portes et fenêtres, l'agriculture,industries de l'acier de construction et autres industries de transformation des métaux.
Structures générales
Armes à électrodes multiples
Utilisation et installation
Les images
