Détails sur le produit:
|
| Product Name: | Small Portable Welding Machine | Function: | Resistance Spot Welding |
|---|---|---|---|
| Machine type: | Mobile Spot Welding Machine | Application: | Automotive Industry |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certification: | Certification |
| Mettre en évidence: | Soudeuse de tache portative mobile en aluminium,Soudeuse de tache portative mobile industrielle,Machine portative certifiée de soudage par points |
||
Description du produit

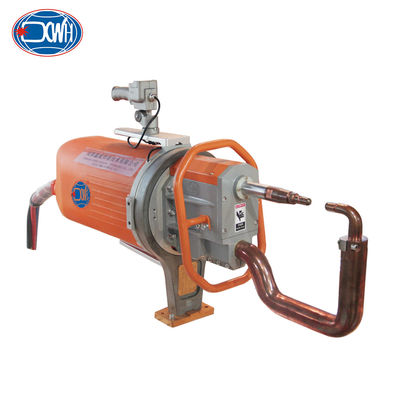

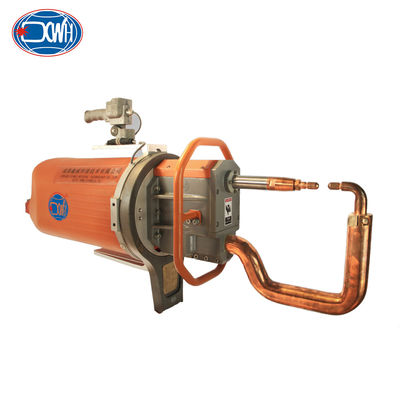

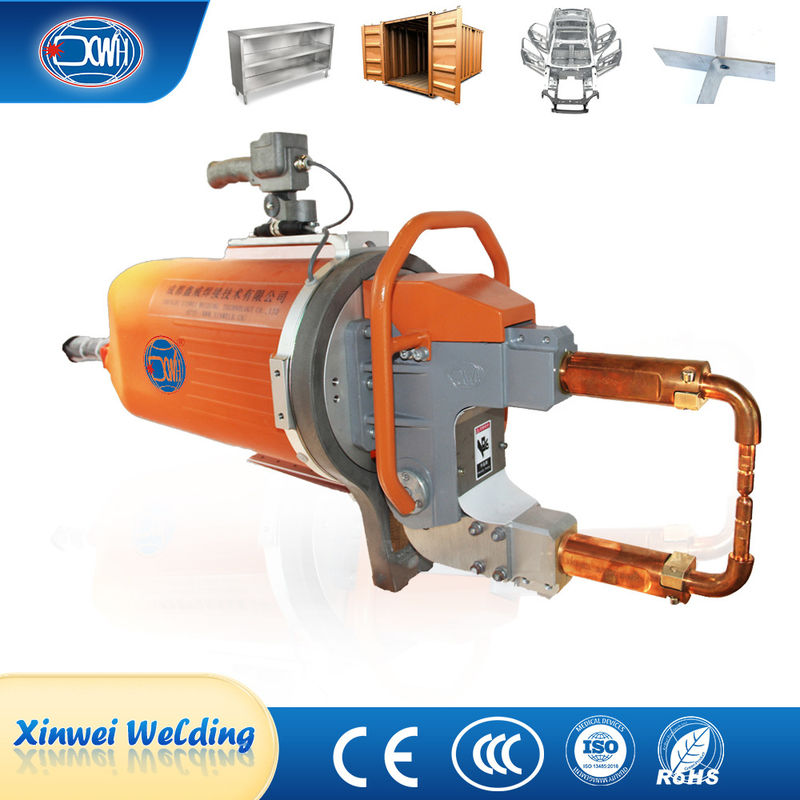

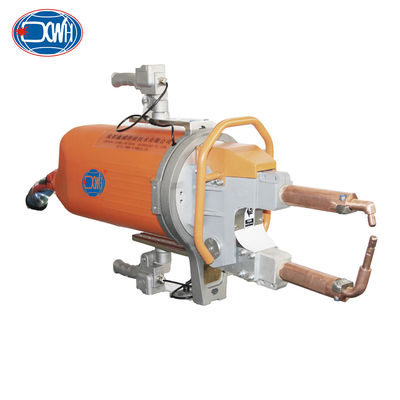

La machine de soudage par points portable adopte une conception modulaire, intégrant des transformateurs de soudage, des cylindres, des soupapes magnénoïdes, des distributeurs d'eau et de gaz, des anneaux tournants et des tiges de suspension,systèmes de mise en balanceLe circuit électrique principal adopte une entrée triphasée AC 380V/50HZ,qui passe à travers le silicium contrôlable dans le contrôleur et ensuite au transformateurAprès avoir été réduit en tension par le transformateur, la sortie secondaire est une basse tension (4,75-10 V) et un courant élevé (12-20 KA) entre les électrodes.Le contrôleur ajuste l'angle de conduction du silicium contrôlable pour ajuster le courant de sortie du transformateur pour répondre aux exigences des spécifications de soudage.
| Produit/modèles | Unité | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| puissance à 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Courant de court-circuit maximal | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Voltage de décharge secondaire | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltage à 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distance entre les bras | MM | 120 à 280 | 100 à 300 | 120 à 128 | 100 à 300 | 120 à 280 | 100 à 300 |
| Résistance maximale aux électrodes | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Temps de fonctionnement | MM | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 |
| Max. coup | MM | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 |
| Longueur maximale du bras | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Alimentation en air comprimé | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Épaisseur maximale de tôle d'acier doux avec bras de longueur minimale | MM | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Avec des bras de 500 mm | MM | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| d'une longueur maximale de bras | MM | 1.2 plus 1.2 | 1.2 plus 1.2 | 2 + 2 | 1.8 plus 1.8 | 2.0 + 2. Je suis désolé.0 | 2.0 + 2. Je suis désolé.0 |
| Maximum du fil transversal | MM | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Baisse de pression de l'eau de refroidissement | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flux d'eau de refroidissement | L/min | 8 | 8 | 8 | 8 | 8 | 8 |
* La distance, l'angle et la longueur du bras de soudage peuvent être réalisés selon les demandes des clients.
Caractéristiques:
1- Entrée de puissance en trois phases, fréquence de fonctionnement élevée, faible perte de transformateur et effet d'économie d'énergie significatif.
2Le transformateur peut être jusqu'à 300kva, la marque du tube secondaire du transformateur est ABB.
3Peut souder des plaques de haute résistance, de l'aluminium, du métal galvanisé et d'autres matériaux, ayant un bon effet de soudage.
4. Processus plus fiable: le soudage en courant continu est préférable pour la plupart des métaux qui appliquent le soudage par résistance.
5Améliorer le facteur de puissance et réduire les coûts de production.
6Économie d'énergie: par rapport à l'utilisation de basse fréquence, il peut réduire la consommation d'énergie électrique.qui peut être facilement utilisé avec de grandes pinces à souder automatiquesIl convient pour le soudage de pièces de travail épaisses et de métaux hautement conducteurs, tels que l'aluminium et toutes les plaques d'acier galvanisé.Les systèmes petits et légers peuvent accélérer les mouvements et raccourcir les cycles de travail, ce qui en fait la meilleure solution pour les machines/robots de soudage.
Applications:
La machine de soudage ponctuel portable est largement utilisée dans l'automobile, la moto, l'aviation, les composants structurels en tôle, les équipements médicaux, les machines industrielles légères,appareils ménagers et autres domainesEt il peut souder des tôles d'acier au carbone, des tôles d'acier revêtues, des tôles d'acier inoxydable, des tôles d'aluminium.
Structures générales
Armes à électrodes multiples
Utilisation et installation
Application du produit
