Détails sur le produit:
|
| Product name: | Stainless Steel Spot Welder Machine | Application: | Sheet Metal Welding |
|---|---|---|---|
| Function: | Resistance Spot Welding | Machine type: | Pedal Welding Machine |
| Feature: | Projection Spot Welding | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certification: | CE |
| Mettre en évidence: | Machine de soudure en aluminium industrielle d'inverseur,Soudeuse en aluminium de tache d'inverseur,machine de soudage par points 380v |
||

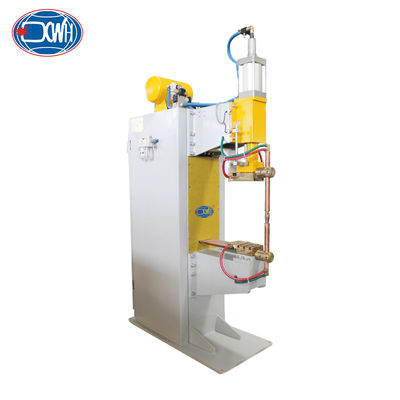

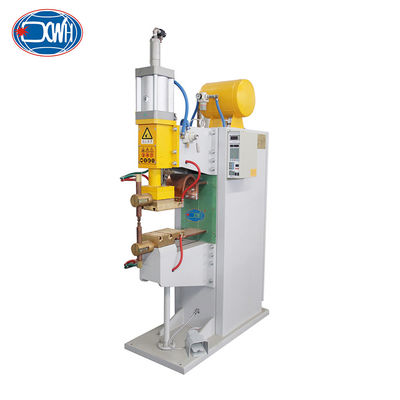

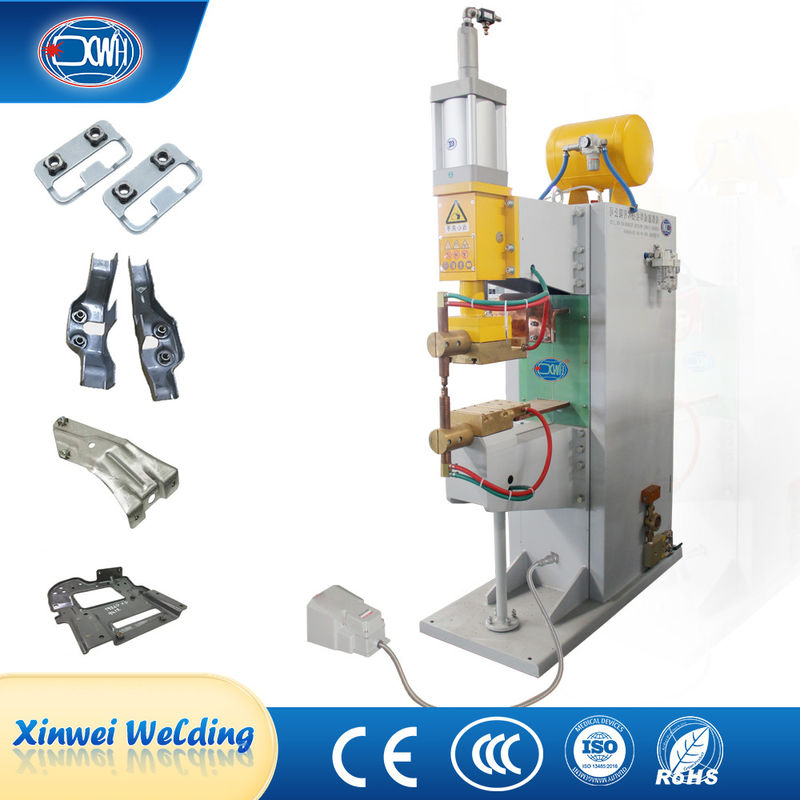

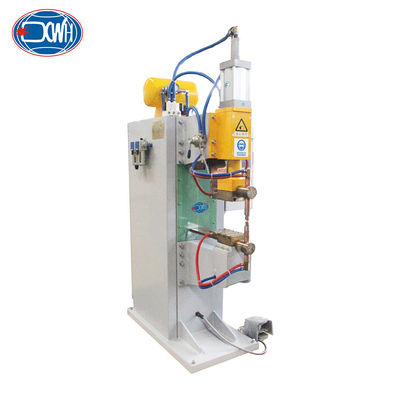

Machines de soudage à inverseurs en aluminium industriel
Description du produit
Les machines de soudage par point de projection à point fixe de la série DTN sont principalement utilisées pour le soudage par point d'acier à faible teneur en carbone, d'acier inoxydable et de certains métaux non ferreux;Soudage par projection entre écrous ou boulons et plaques; et la soudure entre la maille de fil et la plaque.
Paramètres techniques
| Produit/modèle | DN-40, | DN-63 | D ((T) N-80 | D ((T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Puissance nominale à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Puissance primaire nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltage secondaire | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Fréquence nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. Courant de court-circuit | Les prix | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Puissance de soudage maximale | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| La gorge | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Temps de fonctionnement | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consommation d'eau de refroidissement 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| électrodes | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Les armes | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Plaque de fixation de projection | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacité de soudage Acier A3 | MM | 2.5 plus 2.5 | 3 + 3 | 4 + 4 | 4.5 plus 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Les avantages
1Le corps de la machine de soudage à point stationnaire est coulé par la plaque d'acier épaissie, et le corps est stable.
2Les électrodes supérieure et inférieure sont constituées de matériaux hautement conducteurs avec une pression auxiliaire, ce qui a un bon effet de soudage et une efficacité élevée.Le système de refroidissement par eau interne peut réduire la température de soudage.
3Le soudeur à point peut stocker jusqu'à 15 groupes de modes de soudage, qui peuvent répondre aux exigences de différentes pièces.
4Le soudeur à point fixe de la série D (T) N peut souder une plaque, une écrousse, une barre d'acier, un fil métallique, etc.
Structure du produit
Environnement et conditions de travail:Eau de refroidissement
La machine de soudage doit utiliser de l'eau de refroidissement en circulation, dont la qualité doit être conforme aux normes de l'eau industrielle et dont le débit doit satisfaire aux prescriptions.
2La température d'entrée de l'eau de refroidissement doit être comprise entre 5 et 30 °C; la pression d'entrée doit être comprise entre 0,15 et 0,3 MPa.
Les images
Application du projet
