Détails sur le produit:
|
| Product name: | Multi Point Spot Welding Machine | Application: | Metal Spot Welding |
|---|---|---|---|
| Function: | Automatic Welding | Machine type: | Resiatance Projection Welding Machine |
| Feature: | Multi Spot Welding | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certification: | CE |
| Mettre en évidence: | Machine de soudage par points de portique,Machine de soudage au bord de porte galvanisée,Soudeuse à points de tête multi-points |
||

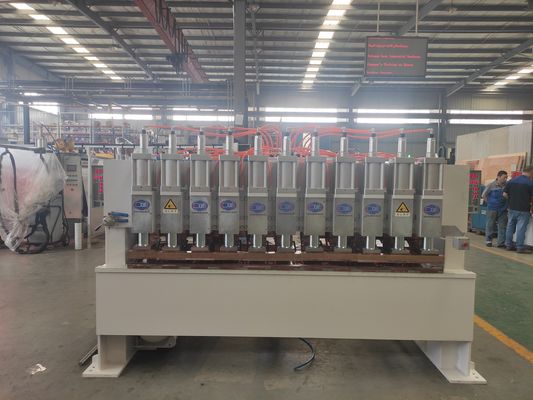

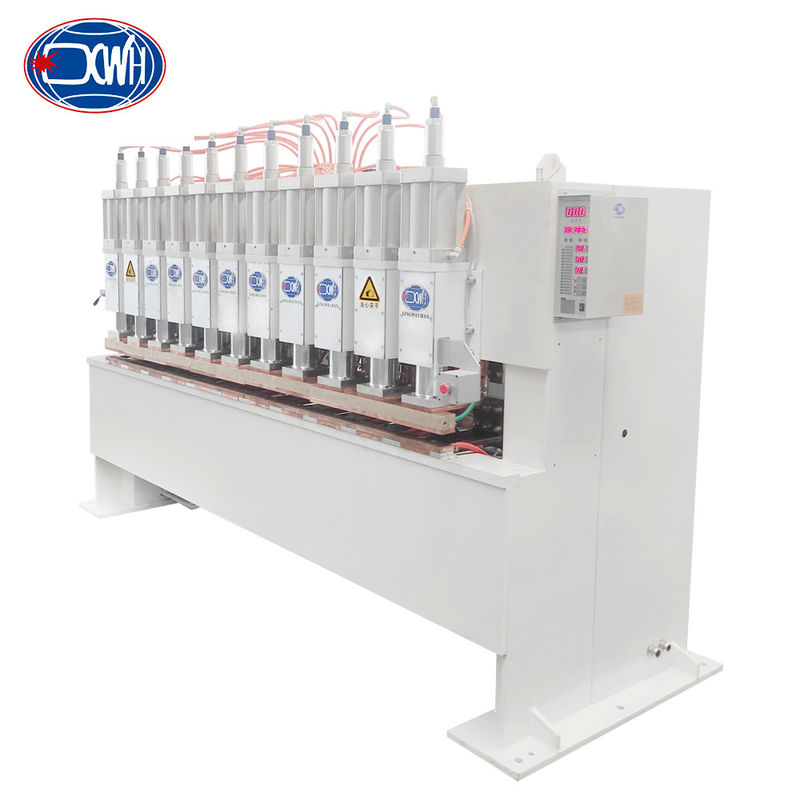

Machine de soudage à point de tête à projection de bord de porte galvanisée à grille
Description du produit
La machine de soudage automatique à portique est constituée d'un cadre de portique, d'un transformateur de soudage, d'un dispositif de transmission pneumatique, d'électrodes supérieures et inférieures, d'un système de commande électrique, d'un système de refroidissement,et système de commande de fonctionnement PLC. Convient pour le soudage, le soudage croisé et le soudage continu d'acier au carbone à plusieurs points, d'acier à faible alliage, d'acier inoxydable, galvanisé, nickelé, maillage de garde-corps, maillage à écran,et produits en fil de ferraille.
Paramètres techniques
| Produit/modèle | DN-40, | DN-63 | D ((T) N-80 | D ((T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Puissance nominale à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Puissance primaire nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltage secondaire | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Fréquence nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. Courant de court-circuit | Les prix | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Puissance de soudage maximale | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| La gorge | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Temps de fonctionnement | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consommation d'eau de refroidissement 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| électrodes | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Les armes | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Plaque de fixation de projection | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacité de soudage Acier A3 | MM | 2.5 plus 2.5 | 3 + 3 | 4 + 4 | 4.5 plus 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Les avantages
1L'action de pressurisation des électrodes de la machine de soudage utilise de l'air comprimé pour obtenir une pression de soudage stable.et la course de chaque cylindre peut être réglée séparémentL'électrode supérieure se déplace verticalement pour compléter le processus de soudage;
2Il est possible de souder plusieurs points de soudage en même temps;
3. La vitesse de descente et de montée de la tête de pression peut être réglée de façon arbitraire, ce qui atténue l'impact de la pression sur la pièce et réduit le bruit;
4Le conducteur secondaire adopte la méthode d'isolation supérieure, avec des performances d'isolation stables et fiables;
Structure du produit
Les images
Application du projet
