Détails sur le produit:
|
| Product name: | Projection Welding Machine | Application: | Galvanized Sheet Welding Machine |
|---|---|---|---|
| Function: | Resistance Welding | Machine type: | Pedal Welding Machine |
| Feature: | High Efficiency | Welding Material: | Steel Copper Aluminum |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certification: | CE |
| Mettre en évidence: | Machine de soudage à points horizontaux,Machine de soudage à la pointe de tôles galvanisées,Machine de soudage au point de projection galvanisée |
||

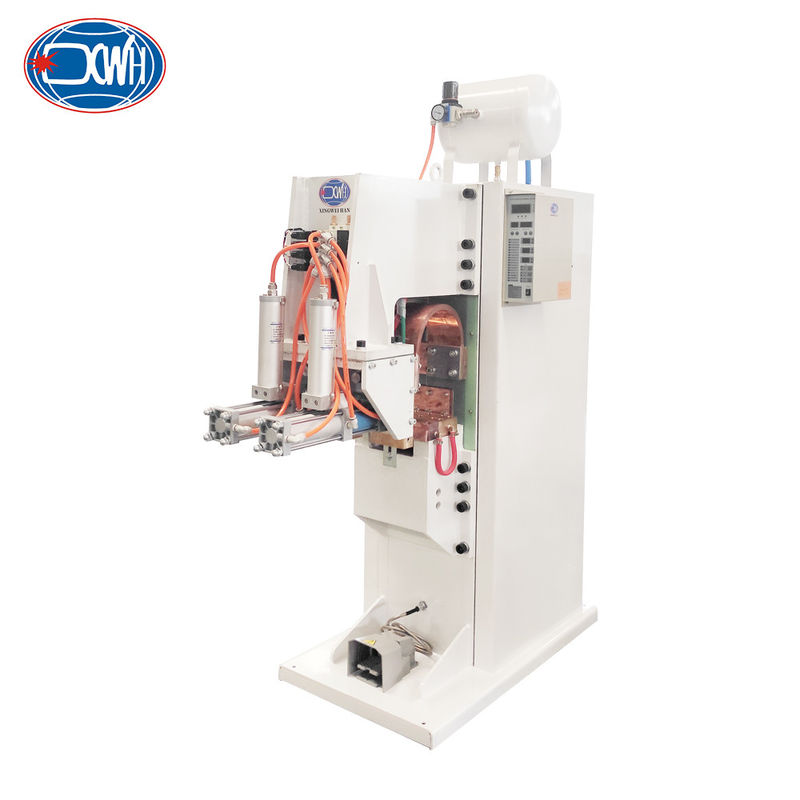

Machine de soudage par projection de tôles galvanisées pour soudage horizontal
Description du produit
Principe d'action de soudage de la machine de soudage à feuilles de métal: Appuyez sur le bouton de démarrage et l'action de l'équipement sera terminée par le contrôleur de soudage sans intervention manuelle.Jusqu'à ce que le point de soudage soit terminé. Chaque tête de soudage complète le soudage par projection de 4 points de soudage. Un total de 8 sauts ont été soudés dans un processus de serrage. Facile à assurer la qualité de soudage de chaque point de soudage.La pression de soudage et le courant de soudage de chaque tête de soudage sont réglables indépendamment.
La direction de mouvement de chaque tête de soudage est horizontale et les points de soudage transversaux peuvent être soudés.réaliser une soudure efficace lorsque l'installation est gênante.
Paramètres techniques
| Produit/modèle | DN-40, | DN-63 | D ((T) N-80 | D ((T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Puissance nominale à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Puissance primaire nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltage secondaire | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Fréquence nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. Courant de court-circuit | Les prix | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Puissance de soudage maximale | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| La gorge | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Temps de fonctionnement | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consommation d'eau de refroidissement 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| électrodes | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Les armes | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Plaque de fixation de projection | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacité de soudage Acier A3 | MM | 2.5 plus 2.5 | 3 + 3 | 4 + 4 | 4.5 plus 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Les avantages
1La carrosserie est conçue pour une résistance aux chocs, à la résistance aux séismes et à une grande rigidité, et est finement usinée pour répondre à l'installation et à la résistance à la charge de chaque composant.Plusieurs côtes de renforcement ont été soudés à l'intérieur du cadre pour assurer la rigidité de l'équipement et une déformation minimale pendant le processus de soudage, assurant la stabilité du soudage et la sécurité de l'utilisation manuelle.
2L'électrode supérieure est pressurisée par une bouteille à pression gaz-liquide, ce qui rend l'ajustement de la pression pratique et précis.
3. Le réservoir de stockage d'air dédié de secours pour les machines de soudage est bénéfique pour réduire la fluctuation de la pression de soudage et assurer la stabilité de la force de soudage;
4L'électrode supérieure se déplace horizontalement vers l'avant et vers l'arrière, et la course de soudage et la course de fonctionnement de la pièce sont indépendantes, tandis que l'électrode inférieure est fixée; Facile à utiliser.
Structure du produit

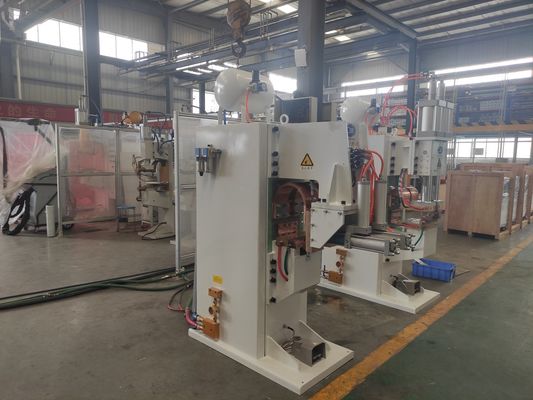

Les images
Application du projet
