Détails sur le produit:
|
| Product name: | Nut Spot Welder Machine | Application: | Spot Welding Machine |
|---|---|---|---|
| Function: | Sheet Metal Spot Weldinng | Machine type: | Resistance Welding Machine |
| Type: | Manual Spot Welding | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certification: | CE |
| Mettre en évidence: | Machine de soudure fixe de point en aluminium,Soudeuses de tache de résistance de commande numérique par ordinateur,Machine de soudure fixe de résistance de commande numérique par ordinateur |
||

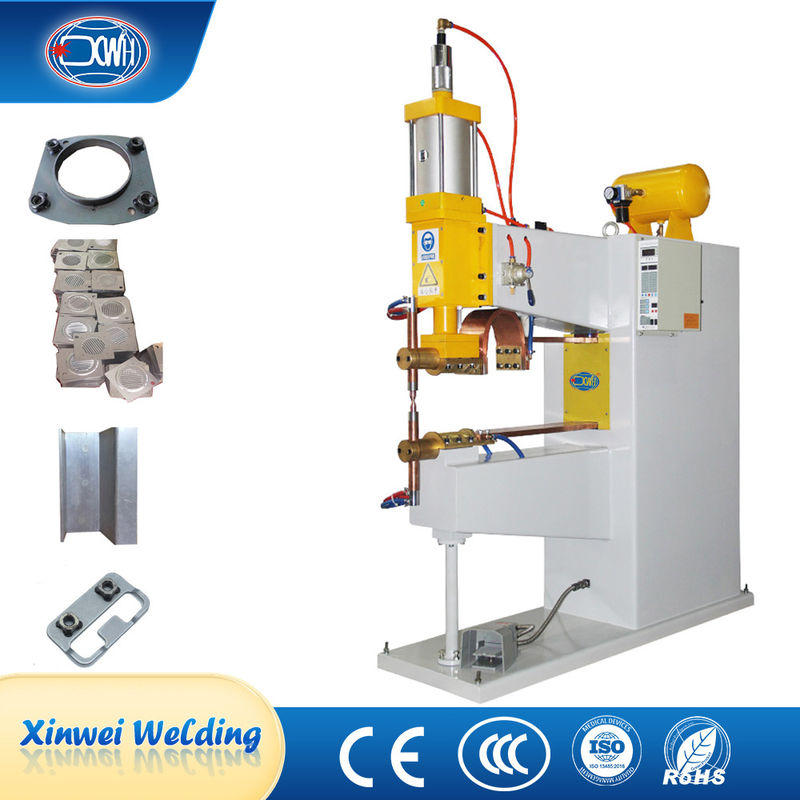

Machines de soudage à point fixe en aluminium en acier inoxydable à résistance CNC
Description du produit
La machine de soudage par projection à point fixe de la série DTN est une machine de soudage à double usage produite par notre société, principalement utilisée pour souder l'acier à faible teneur en carbone, l'acier inoxydable,et certains métaux non ferreuxIl peut également réaliser le soudage entre les plaques, entre les plaques et les écrous et boulons de soudage par projection.
Paramètres techniques
| Produit/modèle | DN-40, | DN-63 | D ((T) N-80 | D ((T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Puissance nominale à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Puissance primaire nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltage secondaire | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Fréquence nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. Courant de court-circuit | Les prix | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Puissance de soudage maximale | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| La gorge | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Temps de fonctionnement | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consommation d'eau de refroidissement 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| électrodes | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Les armes | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Plaque de fixation de projection | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacité de soudage Acier A3 | MM | 2.5 plus 2.5 | 3 + 3 | 4 + 4 | 4.5 plus 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Caractéristiques
1. Corps: Fabriqué à partir de plaques d'acier pliées et soudées dans leur ensemble, avec une bonne rigidité, une résistance élevée, une structure raisonnable et une belle apparence.
2. Mécanisme de pression de soudage: Adoption de composants ADK, de qualité fiable et stable; Le cylindre adopte un canon de cylindre en alliage d'aluminium, avec une surface résistante à l'usure et une longue durée de vie;La course de travail est réglable, utilisant des rails de guidage linéaires pour le guidage, avec une grande précision et une longue durée de vie.
3Transformateur de soudage: Le transformateur de soudage est un type de coque en trois phases, scellé sous vide en résine époxy,dont la bobine principale est un enroulement de disque et la bobine secondaire est un tube rectangulaire spécialement conçu qui sert également de dispositif de refroidissement à l'eau.
4Système de circuit d'air (pressurisation): Le circuit d'air (pressurisation) est composé d'un filtre à air comprimé, d'une vanne réductrice de pression, d'un baromètre, d'un atomiseur d'huile, d'une vanne d'air électromagnétique, d'une vanne de décharge et d'une vanne de décharge.commutateur de cylindre et de pédale, etc. Selon les différentes exigences de l'utilisateur, il ne peut y avoir de déplacement auxiliaire, ou de déplacement auxiliaire contrôlé mécaniquement ou électriquement.

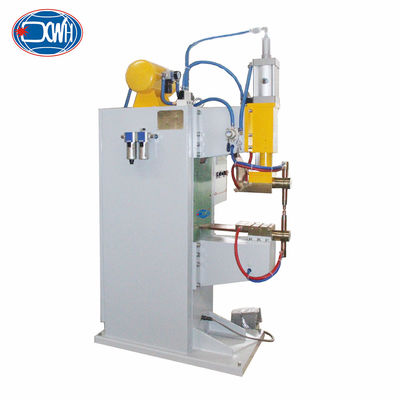

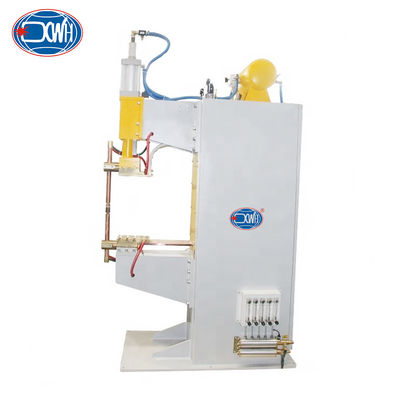

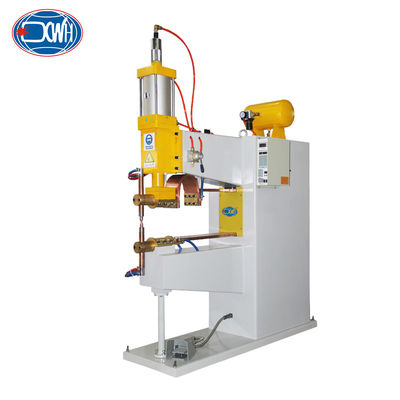

Structure du produit
Les images
Application du projet
