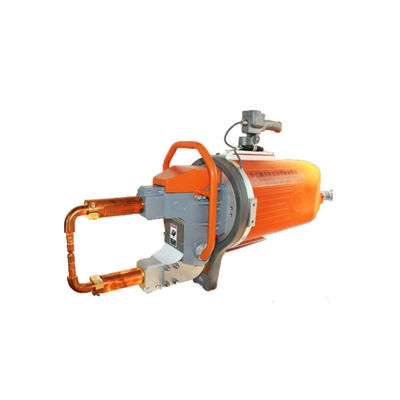

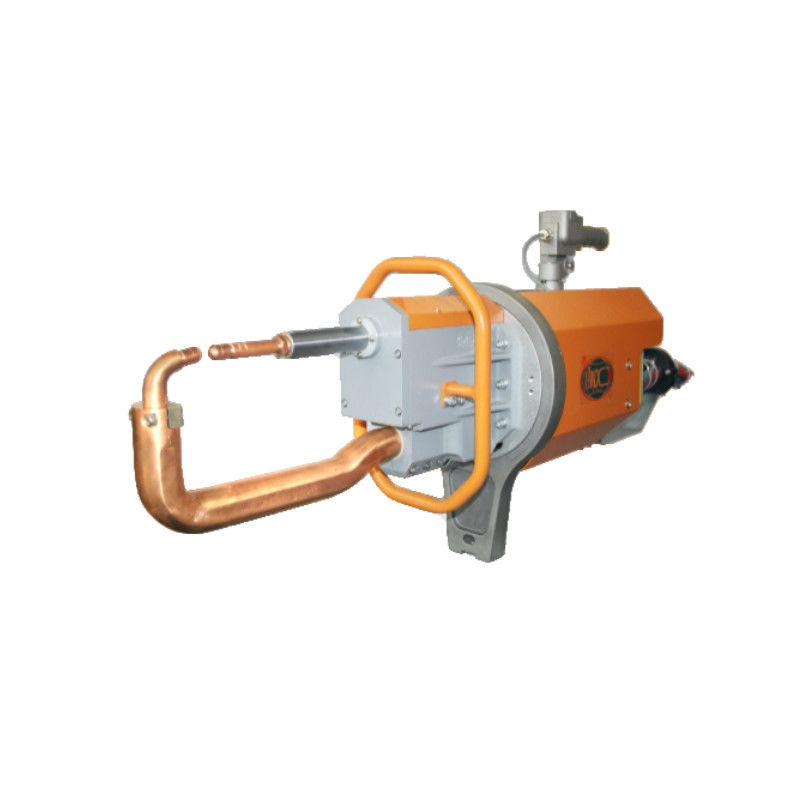

Détails sur le produit:
|
| Product Name: | portable welding machine 220v | Function: | Spot Weldinng |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Duty Cycle: | 50% | Weight (KG): | 60KG |
| Mettre en évidence: | Soudeuse en aluminium portative de tache,soudeuse 220v en aluminium portative,Machine portative de soudage par points 1KHZ |
||
Description du produit
La machine de soudage à point portable adopte une conception modulaire, intégrant des dispositifs pertinents tels que des transformateurs de soudage, des bouteilles d'air, des vannes électromagnétiques, des distributeurs d'eau et de gaz,autres appareils pour la fabrication de lampes de pocheLe circuit électrique principal utilise une entrée AC à trois phases 380V/50HZ. Après avoir pénétré dans le contrôleur de soudage de résistance de l'onduleur de fréquence intermédiaire, le régulateur de résistance de l'onduleur de fréquence intermédiaire est activé.l'alimentation en courant alternatif à trois phases devient une alimentation en courant continu par un circuit de rectification, et passe ensuite à travers un circuit d'onduleur composé de dispositifs de commutation de puissance (IGBT) pour devenir une sortie d'onde carrée AC à fréquence intermédiaire de 1 KHZ. Après avoir été réduite par un transformateur,l'alimentation en courant alternatif triphasé est rectifiée en alimentation en courant continu à l'électrode pour souder la pièce à usinerLe régulateur à onduleur de fréquence intermédiaire utilise la rétroaction de courant et la modulation de la largeur d'impulsion (PWM) pour obtenir une sortie de courant stable afin de répondre aux exigences des spécifications de soudage.
| Produit/modèles | Unité | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| puissance à 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Courant de court-circuit maximal | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Voltage de décharge secondaire | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltage à 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distance entre les bras | MM | 120 à 280 | 100 à 300 | 120 à 128 | 100 à 300 | 120 à 280 | 100 à 300 |
| Résistance maximale aux électrodes | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Temps de fonctionnement | MM | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 |
| Max. coup | MM | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 |
| Longueur maximale du bras | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Alimentation en air comprimé | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Épaisseur maximale de tôle d'acier doux avec bras de longueur minimale | MM | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Avec des bras de 500 mm | MM | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| d'une longueur maximale de bras | MM | 1.2 plus 1.2 | 1.2 plus 1.2 | 2 + 2 | 1.8 plus 1.8 | 2.0 + 2. Je suis désolé.0 | 2.0 + 2. Je suis désolé.0 |
| Maximum du fil transversal | MM | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Baisse de pression de l'eau de refroidissement | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flux d'eau de refroidissement | L/min | 8 | 8 | 8 | 8 | 8 | 8 |
* La distance, l'angle et la longueur du bras de soudage peuvent être réalisés selon les demandes des clients.
Caractéristiques:
1- Entrée de puissance en trois phases, fréquence de fonctionnement élevée, faible perte de transformateur et effet d'économie d'énergie significatif
2. Le transformateur peut être jusqu'à 300kva, le transformateur de la marque de tube secondaire est ABB
3Peut souder des plaques de haute résistance, de l'aluminium, du métal galvanisé et d'autres matériaux, ayant un bon effet de soudage
4Le courant de soudage est en courant continu, avec une haute précision de contrôle, un courant de sortie stable, une faible inductance et peu d'éclaboussures
5Une coque en plastique est plus sûre.
6Le contrôleur peut contrôler deux pinces de soudage
7. Auto-adaptation à l'épaisseur de la plaque de la pièce
Applications:
La machine de soudage ponctuel portable est largement utilisée dans l'automobile, la moto, l'aviation, les composants structurels en tôle, les équipements médicaux, les machines industrielles légères,appareils ménagers et autres domainesEt il peut souder des tôles d'acier au carbone, des tôles d'acier revêtues, des tôles d'acier inoxydable, des tôles d'aluminium.
Structures générales
Armes à électrodes multiples
Utilisation et installation
Application du produit
