Détails sur le produit:
|
| Product name: | Full Automatic Fire-proof Door Stationary Spot Welders | Welding Material: | Steel Copper Aluminum |
|---|---|---|---|
| Feature: | Stable Welding Current | Machine type: | Resistance Welding Machine |
| Application: | Industrial | MOQ: | 1 set |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Mettre en évidence: | machine de soudage par points du grillage 220V,Soudeuse en acier de tache de porte de PLC |
||
Machine de soudage automatique de tuyauterie 220V soudeuse à point
Introduction du produit
La machine de soudage à point stationnaire est personnalisée pour la porte ignifuge.,transformateur de soudage, contrôleur de machine de soudage, contrôleur PLC, circuit d'air, circuit d'eau de refroidissement et autres composants.
Paramètres techniques
| Modèles/élément | D ((N) B-160 | D ((N) B--200 | D ((N) B-250 |
| Puissance nominale (KVA) | 160 | 200 | 250 |
| Entrée de puissance ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Courant de court-circuit maximal (KA) | 40 | 40 | 45 |
| Force maximale (N) | 6000 | 10000 | 15000 |
| Longueur de l'électrode ((MM) | 450 | 450 | 500 |
| Temps de fonctionnement ((MM) | 80 | 80 | 80 |
| Consommation de refroidissement ((L/min) | 20 | 20 | 20 |
| Capacité de soudage maximale ((MM) | 4.0 plus 4.0 | 5.0 plus 5.0 | 6.0 plus 6.0 |
Les avantages
1. structure de la machine stable vers le haut et vers le bas des électrodes appliquer le mode de pression avec coup d'assistant.
2Le transformateur de la machine de soudage adopte la machine de soudage à résistance spéciale, la tranche d'acier au silicium est dotée d'un haut magnétisme: l'intérieur refroidi à l'eau par force;rapport puissance et charge plus élevés.
3Il est contrôlé par micro-ordinateur et peut enregistrer au maximum 16 ensembles de réglages de soudage, ce qui est très pratique pour différents types de tôles de soudage.
4. Peut être largement utilisé dans les écrous, les boutons, les outils de circulation, les articles ménagers, les voitures. Et il peut être soudé en acier à faible teneur en carbone, en acier inoxydable, en acier revêtu, en fil de métal non ferreux, en tôle, en tuyau, etc.
La structure
Composants de la machine à souder:
La machine de soudage à point de porte d'incendie est constituée d'un cadre, d'une plateforme de déplacement de la pièce, d'un mécanisme de déplacement de la machine de soudage, d'électrodes supérieures et inférieures, d'un transformateur de soudage,un régulateur de machine à souder, contrôleur PLC, système de circuit d'air, système de circuit d'eau de refroidissement et autres composants.
Mécanisme de transmission pneumatique:
Lorsque la machine de soudage à point de porte d'incendie est utilisée pour le soudage, l'abaissement de l'électrode supérieure et le pressage du soudage sont réalisés par le mécanisme de transmission pneumatique,le mécanisme est composé de cylindre, piston, tige de guidage, anneau d'étanchéité, anneau d'étanchéité etc.
Système de circuit d'air:
Le système de circuit d'air est composé d'une valve à bille, d'un filtre à air, d'une valve réductrice de pression, d'un atomiseur d'huile, d'une valve à air électromagnétique, d'un cylindre, etc.
Principe de fonctionnement
Installation de la pièce: le bloc de positionnement arrière et le bloc de positionnement droit sont utilisés comme bloc de positionnement de référence.Autres blocs de positionnement peuvent être réglés près de la pièce à usinerLe bloc de positionnement flottant latéral serre le cadre de la pièce et le panneau ensemble pour éviter le déplacement du point de soudage.(La vis de serrage manuelle fixe la pièce sur le bloc de positionnement flottant latéral).
Soudage: après avoir appuyé sur l'interrupteur de démarrage (automatique), le programme contrôle automatiquement l'action de l'équipement pour terminer le produit jusqu'à ce que le bouton d'arrêt soit appuyé.
Fonctions du système de contrôle
Les fonctions spécifiques sont les suivantes:
1.Le temps de soudage: peut être réglé pour contrôler avec précision le temps de soudage par IGBT, ce qui fournit les conditions nécessaires à la cohérence du soudage.
2. La fonction de courant constant: peut réaliser la fonction de courant constant par le contrôle de l'IGBT,qui résout le problème fondamental que le soudage ordinaire de stockage d'énergie ne peut pas contrôler le courant de soudage.
3. Impulses de décharge multiples: disposent de trois impulsions de soudage: préchauffage, soudage et trempage.
4Affichage du courant de soudage: la valeur effective et la valeur de pointe du courant de soudage peuvent être affichées après le soudage.

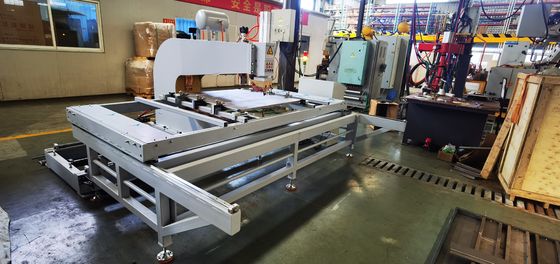

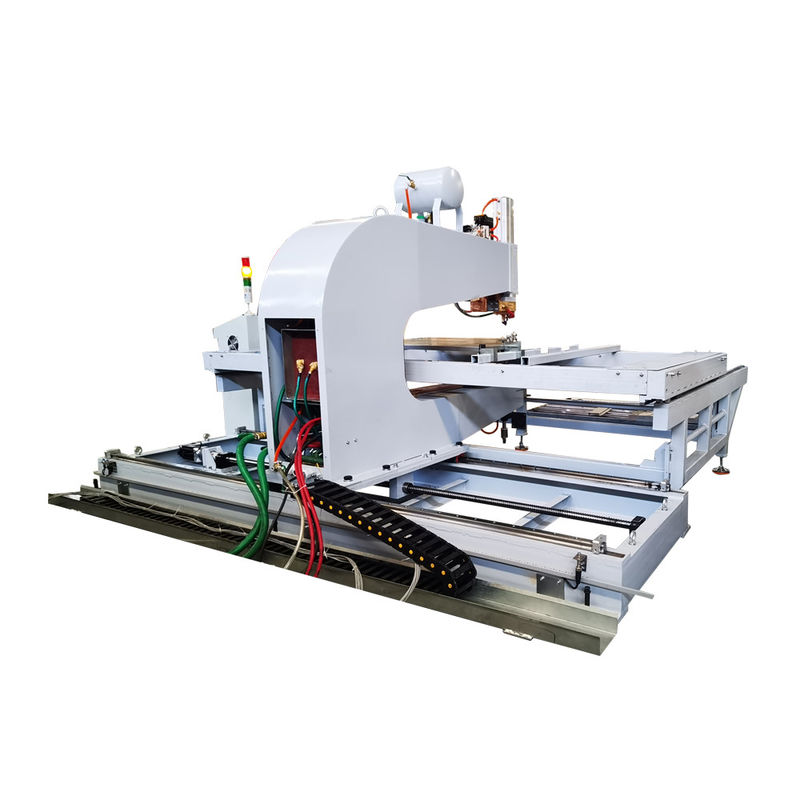

Les images
Application du projet
