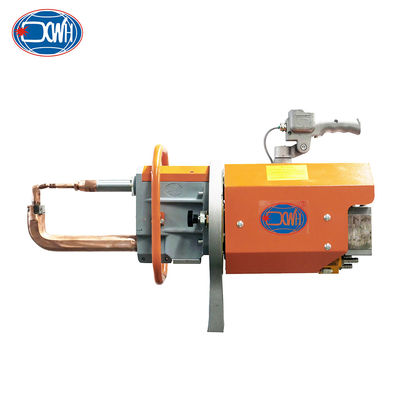

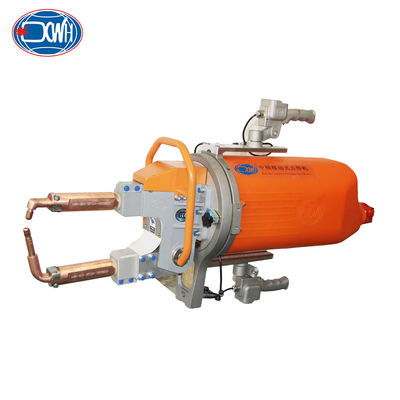

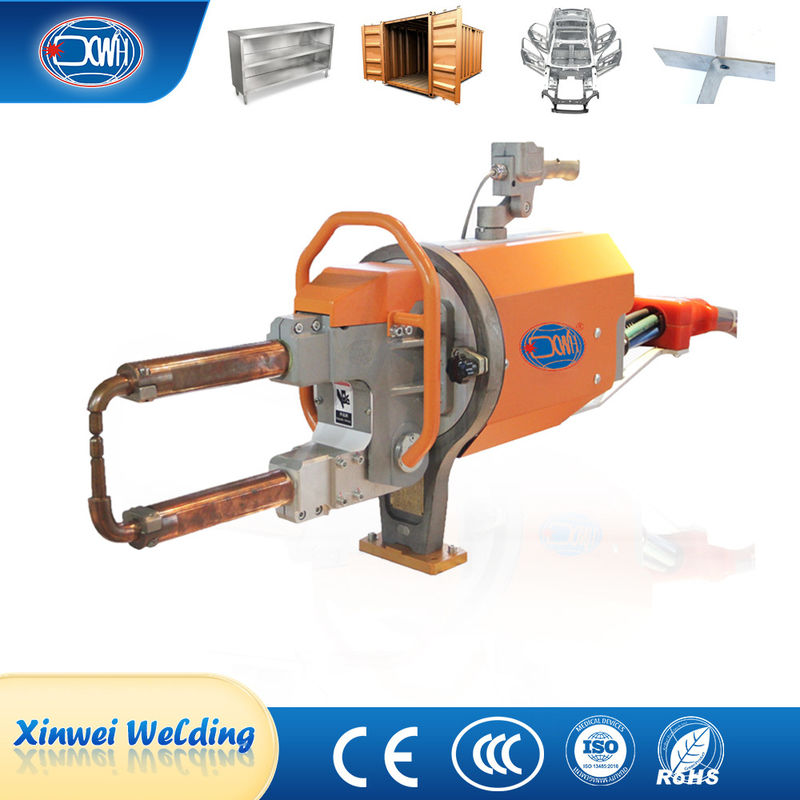

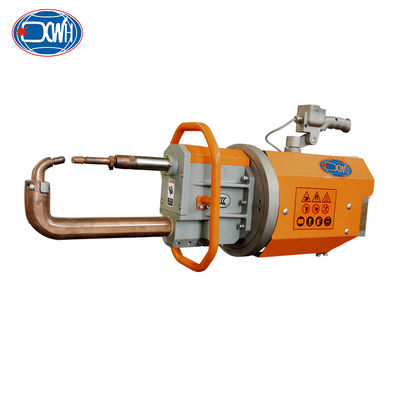

Détails sur le produit:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certification: | Certification |
| Mettre en évidence: | Machine de soudure tenue dans la main portative,Machine tenue dans la main de soudage par points de solides solubles,Machine portative de soudage par points 100KVA |
||
Description du produit
La machine de soudage par points portable intègre des dispositifs connexes tels que des transformateurs de soudage, des cylindres, des soupapes magnétiques, des distributeurs d'eau et de gaz, des anneaux rotatifs et des tiges de suspension, des systèmes d'équilibre,et poignées de contrôleEn réglant la taille du thyristor (IGBT) par l'intermédiaire d'un contrôleur, le courant de sortie du transformateur peut être ajusté pour répondre aux exigences des spécifications de soudage.
| Produit/modèles | Unité | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| puissance à 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Courant de court-circuit maximal | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Voltage de décharge secondaire | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltage à 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distance entre les bras | MM | 120 à 280 | 100 à 300 | 120 à 128 | 100 à 300 | 120 à 280 | 100 à 300 |
| Résistance maximale aux électrodes | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Temps de fonctionnement | MM | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 | 15 à 45 | 15 à 25 |
| Max. coup | MM | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 | 50 à 120 | 60/100/140 |
| Longueur maximale du bras | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Alimentation en air comprimé | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Épaisseur maximale de tôle d'acier doux avec bras de longueur minimale | MM | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Avec des bras de 500 mm | MM | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| d'une longueur maximale de bras | MM | 1.2 plus 1.2 | 1.2 plus 1.2 | 2 + 2 | 1.8 plus 1.8 | 2.0 + 2. Je suis désolé.0 | 2.0 + 2. Je suis désolé.0 |
| Maximum du fil transversal | MM | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Baisse de pression de l'eau de refroidissement | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flux d'eau de refroidissement | L/min | 8 | 8 | 8 | 8 | 8 | 8 |
* La distance, l'angle et la longueur du bras de soudage peuvent être réalisés selon les demandes des clients.
Caractéristiques:
1) Les éclaboussures dans le processus de soudage sont considérablement réduites, ce qui améliore la qualité du soudage et purifie l'environnement de soudage.
2) Conception modulaire intégrée, le système de contrôle de soudage a des performances stables, une fiabilité élevée et un faible taux de défaillance du soudage.
3) Le transformateur adopte un type de fréquence moyenne, qui répond aux normes internationales.Équipé d'une fonction de protection contre la surchauffe, haute efficacité, faible perte magnétique, puissance de sortie élevée et taux d'utilisation du réseau élevé.
4) Adoption d'une vanne proportionnelle pour régler la pression du cylindre de la pince de soudage, assurant un contrôle précis.
5) Largement utilisé dans le soudage de tôles à haute résistance, d'aluminium, de métaux galvanisés et d'autres matériaux métalliques.
Applications:
La machine de soudage ponctuel portable est largement utilisée dans la fabrication automobile, l'entretien, les appareils ménagers, les portes et fenêtres, l'agriculture,industries de l'acier de construction et autres industries de transformation des métaux.
Principe de soudage de la résistance électrique
La soudure est pressée entre deux électrodes colonnulaires et chauffée par électricité, de sorte que la soudure fond au contact et forme une pépite.le soudage est solidifié et cristallisé sous pression pour former un point de soudage denseLe soudage au point est adapté pour souder des plaques minces et des barres d'acier. Il est largement utilisé dans la production d'automobiles, d'avions, d'électronique, d'instruments et de nécessités quotidiennes.
Processus de soudage
Le processus de travail principal de la machine de soudage à point portable est composé de quatre procédures de base: pressurisation, soudage, entretien et repos, et des procédures supplémentaires peuvent être ajoutées si nécessaire.
Structures générales
Armes à électrodes multiples
Utilisation et installation
Les images
