Détails sur le produit:
|
| Product name: | Projection Spot Welding Machine | Application: | Sheet Metal Welding |
|---|---|---|---|
| Welding type: | AC Welding | Machine type: | Resiatance Welding Machine |
| Feature: | High Production Efficiency | Advantage: | car damage repair |
| Max. Welding Capacity: | 6+6mm | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Free spare parts, Field installation, commissioning and training | Certification: | CE |
| Mettre en évidence: | Soudage à la traction ponctuelle,Dentremover,voiture de marchandises portuaires |
||

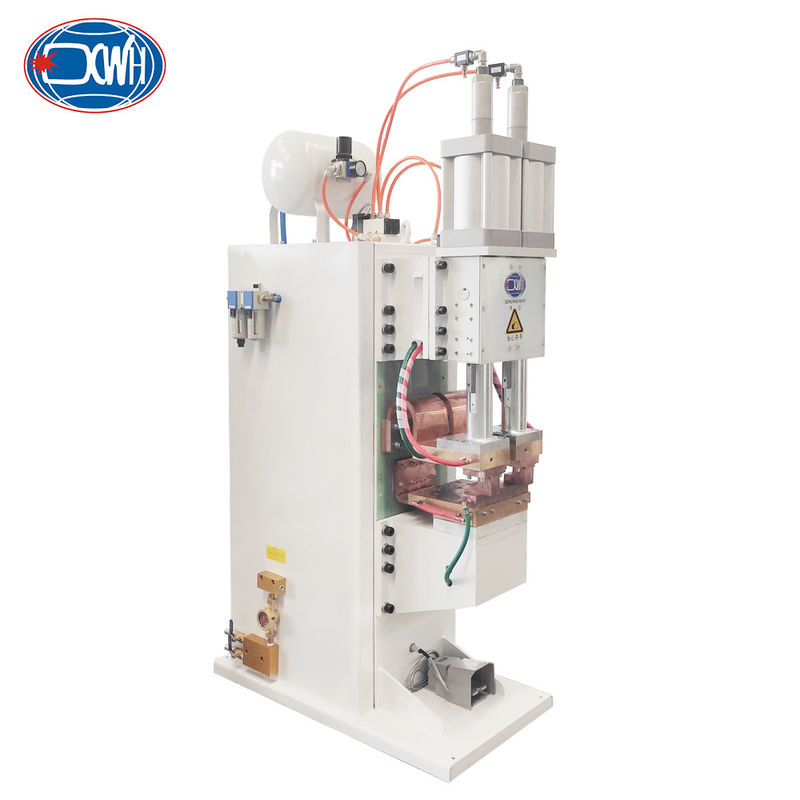

Machine de soudage par projection par soudeur à point de résistance de type presse fixe
Description du produit
La machine de soudage par projection de feuille de métal est composée de composants tels qu'un cadre, une feuille conductrice, un mécanisme de déplacement de la tête de soudage, des composants d'électrodes, un transformateur de soudage (fréquence de puissance),contrôleur de soudeuse, système de circuit d'air, système d'eau de refroidissement, etc.
Paramètres techniques
| Produit/modèle | DN-40, | DN-63 | D ((T) N-80 | D ((T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Puissance nominale à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Puissance primaire nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltage secondaire | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Fréquence nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. Courant de court-circuit | Les prix | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Puissance de soudage maximale | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| La gorge | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Temps de fonctionnement | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consommation d'eau de refroidissement 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| électrodes | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Les armes | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Plaque de fixation de projection | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacité de soudage acier A3 | MM | 2.5 plus 2.5 | 3 + 3 | 4 + 4 | 4.5 plus 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Les avantages
1) La formation de la pépite de soudure est toujours entourée d'un anneau en plastique, isolant le métal fondu de l'air, et le processus métallurgique est simple.
2) Le temps de chauffage est court, la chaleur est concentrée, de sorte que la zone touchée par la chaleur est petite, et la déformation et la contrainte sont également petites.il n'est pas nécessaire d'organiser des procédures d'étalonnage et de traitement thermique après le soudage.
3) Aucun besoin de métaux de remplissage tels que des fils et des tiges de soudage, ainsi que de consommables de soudage tels que le chlore, l'éthylène glycol et l'hydrogène, ce qui entraîne de faibles coûts de soudage.
4) Opération simple, mécanisation et automatisation faciles, faible niveau de compétence des travailleurs et faible intensité de travail.
5) Une productivité élevée, peu de bruit et pas de gaz nocifs.
Structure du produit
Le système de circuit d'air est composé de vannes à billes, de filtres à air, de vannes réductrices de pression, d'éliminateurs de brouillard d'huile, de vannes à air électromagnétiques, de cylindres, etc.
Le système d'eau de refroidissement de la machine de soudage est utilisé pour refroidir les transformateurs, les contrôleurs, les électrodes supérieures et inférieures et les plaques conductrices.

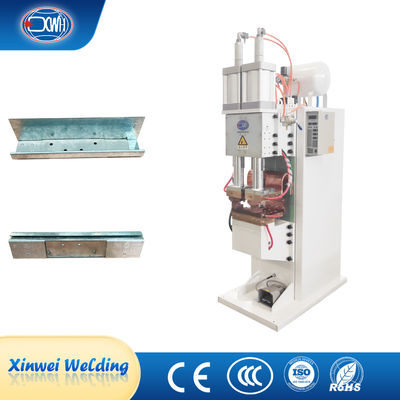

Matériau de la pièce: feuille galvanisée Épaisseur de la pièce: 4,0 + 1,5 mm; La taille maximale de la pièce est de 2,2 m * 1,2 m * 50 mm
Fonctions de la boîte de commande:
1. Le temps de soudage peut être réglé: l'IGBT peut contrôler avec précision le temps de soudage, fournissant les conditions nécessaires à la cohérence du soudage.
2. Pulsations de décharge multiples: équipé de trois impulsions de soudage: préchauffage, soudage et trempage. Les impulsions de soudage peuvent être cycliques, avec un nombre maximum de cycles réglé sur 99.
3. Plusieurs programmes de soudage: peut stocker 250 programmes de soudage pour les utilisateurs à appeler.
4. Fonction de courant constant: en contrôlant l'IGBT, la fonction de courant constant peut être obtenue,résoudre le problème fondamental que le soudage ordinaire de stockage d'énergie ne peut pas contrôler le courant de soudage.
Les images
Application du projet
Machine de soudage par projection par soudeur à point de résistance de type presse fixe
Description du produit
La machine de soudage par projection de feuille de métal est composée de composants tels qu'un cadre, une feuille conductrice, un mécanisme de déplacement de la tête de soudage, des composants d'électrodes, un transformateur de soudage (fréquence de puissance),contrôleur de soudeuse, système de circuit d'air, système d'eau de refroidissement, etc.
Satisfaire les exigences des clients en matière d'efficacité de soudage élevée, avec une augmentation d'efficacité d'environ 2 fois (2 têtes) par rapport aux machines de soudage à point unique.dans le cadre de la même opération de personnel, une machine de soudage à un seul point peut souder 2 pièces en 10 minutes, et une machine de soudage à plusieurs points peut souder 4 pièces en 10 minutes.le même coût d'utilisation augmente la production d'environ deux fois, et la qualité du soudage est facilement garantie, ce qui est très avantageux pour la production.
Paramètres techniques
| Produit/modèle | DN-40, | DN-63 | D ((T) N-80 | D ((T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Puissance nominale à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Puissance primaire nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltage secondaire | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Fréquence nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. Courant de court-circuit | Les prix | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Puissance de soudage maximale | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| La gorge | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Temps de fonctionnement | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consommation d'eau de refroidissement 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| électrodes | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Les armes | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Plaque de fixation de projection | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacité de soudage acier A3 | MM | 2.5 plus 2.5 | 3 + 3 | 4 + 4 | 4.5 plus 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Les avantages
1) La formation de la pépite de soudure est toujours entourée d'un anneau en plastique, isolant le métal fondu de l'air, et le processus métallurgique est simple.
2) Le temps de chauffage est court, la chaleur est concentrée, de sorte que la zone touchée par la chaleur est petite, et la déformation et la contrainte sont également petites.il n'est pas nécessaire d'organiser des procédures d'étalonnage et de traitement thermique après le soudage.
3) Aucun besoin de métaux de remplissage tels que des fils et des tiges de soudage, ainsi que de consommables de soudage tels que le chlore, l'éthylène glycol et l'hydrogène, ce qui entraîne de faibles coûts de soudage.
4) Opération simple, mécanisation et automatisation faciles, faible niveau de compétence des travailleurs et faible intensité de travail.
5) Une productivité élevée, peu de bruit et pas de gaz nocifs.
Structure du produit
Matériau de la pièce: feuille galvanisée Épaisseur de la pièce: 4,0 + 1,5 mm; La taille maximale de la pièce est de 2,2 m * 1,2 m * 50 mm
Les images
Application du projet
