Détails sur le produit:
|
| Product name: | Projection Weld | Application: | Metal Welding |
|---|---|---|---|
| Function: | Metal Sheet Projection Weldinng | Machine type: | Manual Welding Machine |
| Feature: | Stationary Welding Machine | Welding Material: | Alloy Metal Aluminum Stainless Steel |
| Max. Welding Capacity: | 6+6mm | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Free spare parts, Field installation, commissioning and training | Certification: | CE |
| Mettre en évidence: | M6 machine de réparation de creux de voiture,extracteur de bosses pour soudeuse par points |
||

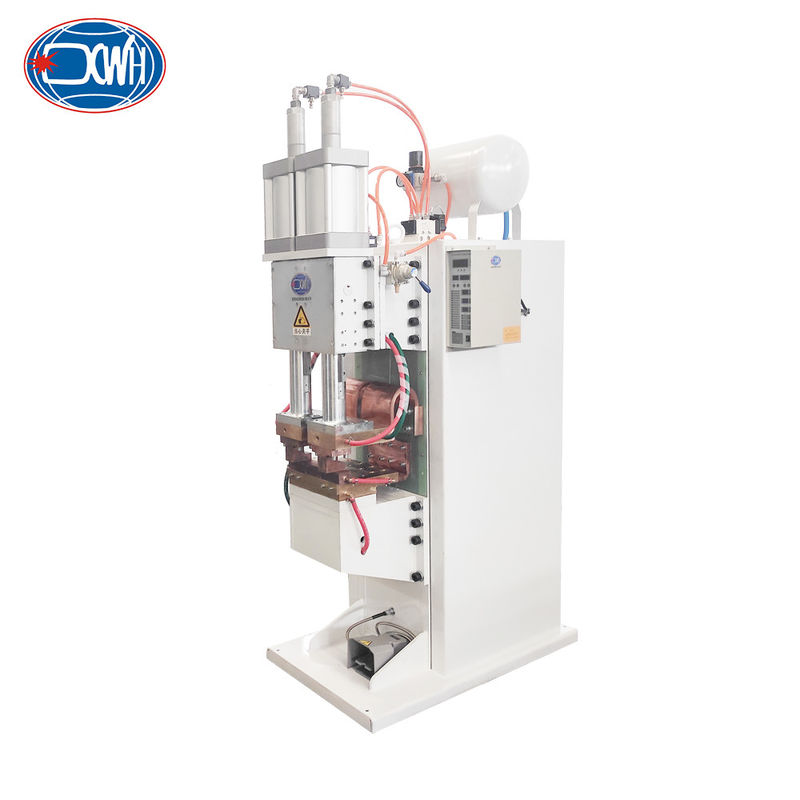

100kva 380volt résistance point et projection soudeur point soudage machine prix
Description du produit
La machine de soudage par projection de feuille de métal est composée de composants tels qu'un cadre, une feuille conductrice, un mécanisme de déplacement de la tête de soudage, des composants d'électrodes, un transformateur de soudage (fréquence de puissance),contrôleur de soudeuse, système de circuit d'air, système d'eau de refroidissement, etc.
Paramètres techniques
| Produit/modèle | DN-40, | DN-63 | D ((T) N-80 | D ((T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Puissance nominale à 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Puissance primaire nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltage secondaire | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Fréquence nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. Courant de court-circuit | Les prix | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Puissance de soudage maximale | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| La gorge | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce aux électrodes | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Temps de fonctionnement | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consommation d'eau de refroidissement 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| électrodes | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Les armes | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Plaque de fixation de projection | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacité de soudage acier A3 | MM | 2.5 plus 2.5 | 3 + 3 | 4 + 4 | 4.5 plus 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Les avantages
1) La formation de la pépite de soudure est toujours entourée d'un anneau en plastique, isolant le métal fondu de l'air, et le processus métallurgique est simple.
2) Le temps de chauffage est court, la chaleur est concentrée, de sorte que la zone touchée par la chaleur est petite, et la déformation et la contrainte sont également petites.il n'est pas nécessaire d'organiser des procédures d'étalonnage et de traitement thermique après le soudage.
3) Aucun besoin de métaux de remplissage tels que des fils et des tiges de soudage, ainsi que de consommables de soudage tels que le chlore, l'éthylène glycol et l'hydrogène, ce qui entraîne de faibles coûts de soudage.
4) Opération simple, mécanisation et automatisation faciles, faible niveau de compétence des travailleurs et faible intensité de travail.
5) Une productivité élevée, peu de bruit et pas de gaz nocifs.
Structure du produit
Lors du soudage avec une machine de soudage par projection, le cylindre entraîne l'électrode en mouvement dans le processus de soudage.Ce mécanisme est composé de bouteilles de soudage, dispositifs conducteurs, rails de guidage, sièges fixes, pièces de commande, pièces d'électrodes, etc.

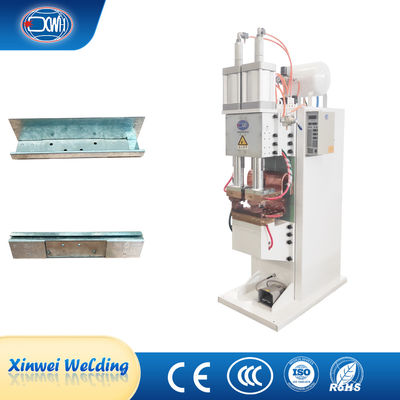

Matériau de la pièce: feuille galvanisée Épaisseur de la pièce: 4,0 + 1,5 mm; La taille maximale de la pièce est de 2,2 m * 1,2 m * 50 mm
Les images
Application du projet
